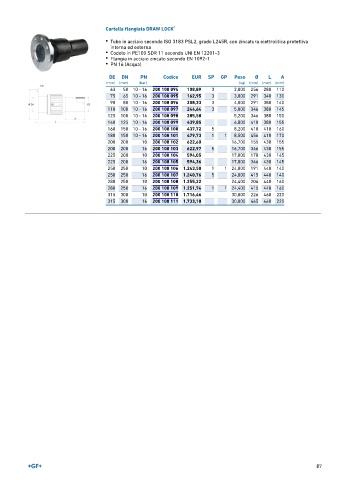

Page 87 - GEORGFISCHER - LISTINO 899

Cartella flangiata DRAW LOCK ®
• Tubo in acciaio secondo ISO 3183 PSL2, grado L245R, con zincatura elettrolitica protettiva
interna ed esterna
• Codolo in PE100 SDR 11 secondo UNI EN 12201-3
• Flangia in acciaio zincato secondo EN 1092-1
• PN 16 (Acqua)

DE DN PN Codice EUR SP GP Peso Ø L A
(mm) (mm) (bar) (kg) (mm) (mm) (mm)
63 50 10 - 16 200 108 094 108,89 3 2,000 256 280 110
75 65 10 - 16 200 108 095 162,95 3 3,000 291 340 130
90 80 10 - 16 200 108 096 208,33 3 4,000 291 380 140
110 100 10 - 16 200 108 097 244,64 3 5,000 346 380 145
125 100 10 - 16 200 108 098 285,58 5,200 346 380 150
140 125 10 - 16 200 108 099 439,85 6,800 410 380 155
160 150 10 - 16 200 108 100 437,72 5 8,200 410 410 160
180 150 10 - 16 200 108 101 479,73 1 1 8,500 456 410 170
200 200 10 200 108 102 622,60 16,700 155 430 155
200 200 16 200 108 103 622,97 5 16,700 346 430 155
225 200 10 200 108 104 594,05 17,000 170 430 145
225 200 16 200 108 105 594,36 17,000 346 430 145
250 250 10 200 108 106 1.243,58 1 1 24,000 191 440 140
250 250 16 200 108 107 1.240,76 5 24,000 415 440 140
280 250 10 200 108 108 1.255,22 24,400 206 440 160
280 250 16 200 108 109 1.251,74 1 1 24,400 415 440 160
315 300 10 200 108 110 1.716,46 30,000 226 460 220
315 300 16 200 108 111 1.733,18 30,000 465 460 220
