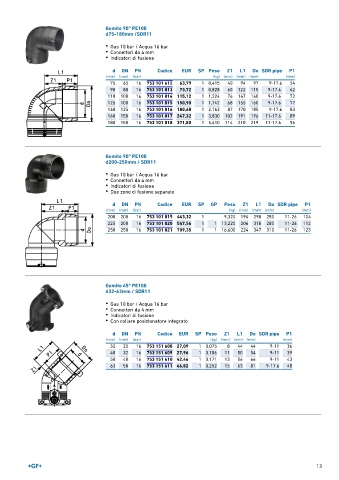

Gomito 90° PE100
d75-180mm /SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione

d DN PN Codice EUR SP Peso Z1 L1 Do SDR pipe P1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
75 65 16 753 101 612 63,79 1 0,415 40 94 97 9-17.6 54
90 80 16 753 101 813 73,72 1 0,828 60 122 115 9-17.6 62
110 100 16 753 101 814 115,12 1 1,224 76 147 140 9-17.6 72
125 100 16 753 101 815 150,90 1 1,742 68 155 160 9-17.6 77
140 125 16 753 101 816 180,68 1 2,762 87 170 185 9-17.6 83
160 150 16 753 101 817 247,32 1 3,830 102 191 196 11-17.6 89
180 150 16 753 101 818 371,80 1 5,410 114 210 219 11-17.6 96

Gomito 90° PE100
d200-250mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
• Due zone di fusione separate

d DN PN Codice EUR SP GP Peso Z1 L1 Do SDR pipe P1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
200 200 16 753 101 819 443,32 1 9,320 194 298 250 11-26 104
225 200 16 753 101 820 547,56 1 1 13,220 206 318 280 11-26 112
250 250 16 753 101 821 709,35 1 1 16,600 224 347 310 11-26 123

Gomito 45° PE100
d32-63mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
• Con collare posizionatore integrato

d DN PN Codice EUR SP Peso Z1 L1 Do SDR pipe P1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
32 25 16 753 151 608 27,09 1 0,075 8 44 44 9-11 36
40 32 16 753 151 609 27,96 1 0,106 11 50 54 9-11 39
50 40 16 753 151 610 42,46 1 0,171 13 56 66 9-11 43
63 50 16 753 151 611 46,82 1 0,252 15 63 81 9-17.6 48
