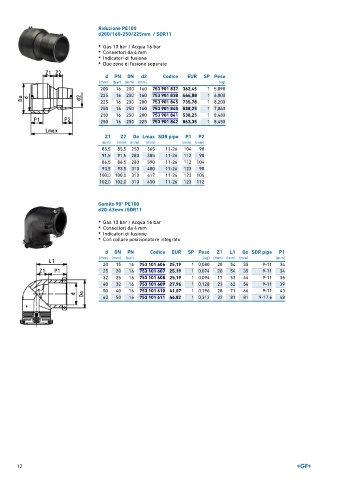

Page 12 - GEORGFISCHER - LISTINO 899

Riduzione PE100
d200/160-250/225mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
• Due zone di fusione separate

d PN DN d2 Codice EUR SP Peso
(mm) (bar) (mm) (mm) (kg)
200 16 200 160 753 901 837 362,45 1 5,098
225 16 200 160 753 901 838 444,88 1 6,000
225 16 200 200 753 901 845 735,78 1 8,200
250 16 250 160 753 901 840 538,25 1 7,860
250 16 250 200 753 901 841 538,25 1 8,480
250 16 250 225 753 901 842 863,35 1 8,450

Z1 Z2 Do Lmax SDR pipe P1 P2
(mm) (mm) (mm) (mm) (mm) (mm)
85,5 85,5 250 365 11-26 104 90
91,5 91,5 280 385 11-26 112 90
86,5 86,5 280 390 11-26 112 104
93,5 93,5 310 400 11-26 123 90
100,0 100,0 310 417 11-26 123 104
102,0 102,0 310 430 11-26 123 112

Gomito 90° PE100
d20-63mm /SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
• Con collare posizionatore integrato

d DN PN Codice EUR SP Peso Z1 L1 Do SDR pipe P1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 15 16 753 101 606 25,19 1 0,080 20 54 35 9-11 34
25 20 16 753 101 607 25,19 1 0,074 20 54 35 9-11 34
32 25 16 753 101 608 25,19 1 0,094 17 53 44 9-11 36
40 32 16 753 101 609 27,96 1 0,128 23 62 54 9-11 39
50 40 16 753 101 610 41,07 1 0,196 28 71 66 9-11 43
63 50 16 753 101 611 46,82 1 0,312 32 81 81 9-17.6 48

12
