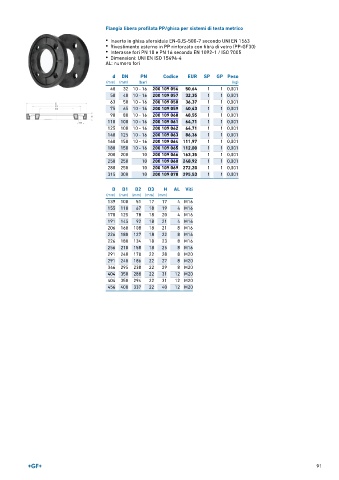

Page 91 - GEORGFISCHER - LISTINO 899

Flangia libera profilata PP/ghisa per sistemi di testa metrico
• Inserto in ghisa sferoidale EN-GJS-500-7 secondo UNI EN 1563
• Rivestimento esterno in PP rinforzato con fibra di vetro (PP-GF30)
• Interasse fori PN 10 e PN 16 secondo EN 1092-1 / ISO 7005
• Dimensioni: UNI EN ISO 15494-4
AL: numero fori

d DN PN Codice EUR SP GP Peso
(mm) (mm) (bar) (kg)
40 32 10 - 16 200 109 056 50,64 1 1 0,001
50 40 10 - 16 200 109 057 32,35 1 1 0,001
63 50 10 - 16 200 109 058 36,37 1 1 0,001
75 65 10 - 16 200 109 059 40,43 1 1 0,001
90 80 10 - 16 200 109 060 48,55 1 1 0,001
110 100 10 - 16 200 109 061 64,71 1 1 0,001
125 100 10 - 16 200 109 062 64,71 1 1 0,001
140 125 10 - 16 200 109 063 86,36 1 1 0,001
160 150 10 - 16 200 109 064 111,97 1 1 0,001
180 150 10 - 16 200 109 065 112,00 1 1 0,001
200 200 10 200 109 066 163,35 1 1 0,001
250 250 10 200 109 068 248,92 1 1 0,001
280 250 10 200 109 069 272,20 1 1 0,001
315 300 10 200 109 070 295,53 1 1 0,001

D D1 D2 D3 H AL Viti
(mm) (mm) (mm) (mm) (mm)
139 100 51 17 17 4 M16
155 110 67 18 19 4 M16
170 125 78 18 20 4 M16
191 145 92 18 21 4 M16
206 160 108 18 21 8 M16
226 180 127 18 22 8 M16
226 180 134 18 23 8 M16
256 210 158 18 25 8 M16
291 240 178 22 28 8 M20
291 240 186 22 27 8 M20
346 295 238 22 29 8 M20
404 350 288 22 31 12 M20
404 350 294 22 31 12 M20
456 400 337 22 40 12 M20
