| GAMMA

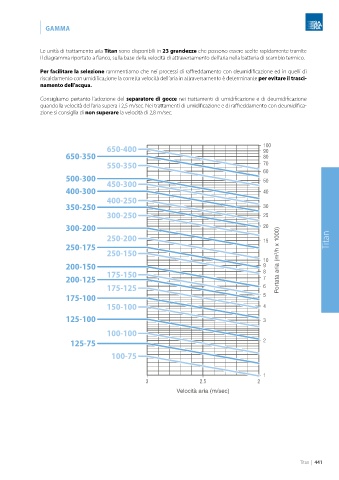

               Le unità di trattamento aria Titan sono disponibili in 23 grandezze che possono essere scelte rapidamente tramite
               il diagramma riportato a fianco, sulla base della velocità di attraversamento dell’aria nella batteria di scambio termico.

               Per facilitare la selezione rammentiamo che nei processi di raffreddamento con deumidificazione ed in quelli di
               riscaldamento con umidificazione la corretta velocità dell’aria in attraversamento è determinante per evitare il trasci-
               namento dell’acqua.

               Consigliamo pertanto l’adozione del separatore di gocce nei trattamenti di umidificazione e di deumidificazione
               quando la velocità dell’aria supera i 2,5 m/sec. Nei trattamenti di umidificazione e di raffreddamento con deumidifica-
               zione si consiglia di non superare la velocità di 2,8 m/sec.





                                       650-400                                               100
                                                                                             90
                        650-350                                                              80
                                       550-350                                               70
                                                                                             60
                        500-300        450-300                                               50

                        400-300                                                              40
                                       400-250
                        350-250                                                              30
                                       300-250                                               25

                        300-200                                                              20
                                       250-200                                               15                      Titan
                        250-175
                                       250-150
                                                                                             10    Portata aria (m 3 /h x 1000)
                        200-150                                                              9
                                                                                             8
                        200-125        175-150                                               7
                                       175-125                                               6
                        175-100                                                              5
                                       150-100                                               4

                        125-100                                                              3

                                       100-100
                          125-75                                                             2

                                        100-75



                                                                                             1
                                                    3                  2.5                 2
                                                               Velocità aria (m/sec)
