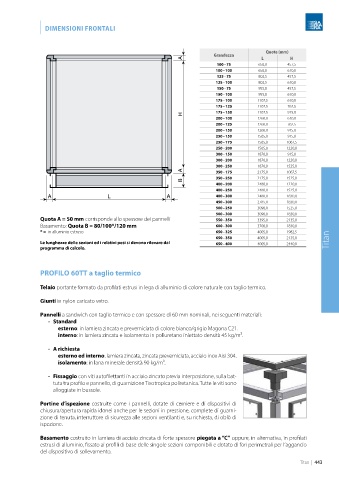

Page 447 - SABIANA - CATALOGO 2024

| DIMENSIONI FRONTALI

Quote (mm)
Grandezza
A L H
100 - 75 650,0 457,5
100 - 100 650,0 610,0
125 - 75 802,5 457,5
125 - 100 802,5 610,0
150 - 75 955,0 457,5
150 - 100 955,0 610,0
175 - 100 1107,5 610,0
175 - 125 1107,5 762,5
175 - 150 1107,5 915,0
H
200 - 100 1260,0 610,0
200 - 125 1260,0 762,5
200 - 150 1260,0 915,0
250 - 150 1565,0 915,0
250 - 175 1565,0 1067,5
250 - 200 1565,0 1220,0
300 - 150 1870,0 915,0
300 - 200 1870,0 1220,0
300 - 250 1870,0 1525,0
A 350 - 175 2175,0 1067,5
350 - 250 2175,0 1525,0
B
400 - 200 2480,0 1220,0
400 - 250 2480,0 1525,0
A L A 400 - 300 2480,0 1830,0
450 - 300 2785,0 1830,0
500 - 250 3090,0 1525,0
500 - 300 3090,0 1830,0
Quota A = 50 mm corrisponde allo spessore dei pannelli 550 - 350 3395,0 2135,0
Basamento: Quota B = 80/100*/120 mm 600 - 300 3700,0 1830,0
* = in alluminio estruso 650 - 325 4005,0 1982,5
650 - 350 4005,0 2135,0
Le lunghezze delle sezioni ed i relativi pesi si devono rilevare dal 650 - 400 4005,0 2440,0 Titan
programma di calcolo.

PROFILO 60TT a taglio termico

Telaio portante formato da profilati estrusi in lega di alluminio di colore naturale con taglio termico.

Giunti in nylon caricato vetro.

Pannelli a sandwich con taglio termico e con spessore di 60 mm nominali, nei seguenti materiali:
• Standard
esterno: in lamiera zincata e preverniciata di colore bianco/grigio Magona C21.
interno: in lamiera zincata e isolamento in poliuretano iniettato densità 45 kg/m3.

• A richiesta
esterno ed interno: lamiera zincata, zincata preverniciata, acciaio inox Aisi 304.
isolamento: in lana minerale densità 90 kg/m3.

• Fissaggio con viti autofilettanti in acciaio zincato previa interposizione, sulla bat-
tuta tra profilo e pannello, di guarnizione Tixotropica poliretanica. Tutte le viti sono
alloggiate in bussole.

Portine d’ispezione costruite come i pannelli, dotate di cerniere e di dispositivi di
chiusura/apertura rapida idonei anche per le sezioni in pressione, complete di guarni-
zione di tenuta, interruttore di sicurezza alle sezioni ventilanti e, su richiesta, di oblò di
ispezione.

Basamento costruito in lamiera di acciaio zincata di forte spessore piegata a “C” oppure, in alternativa, in profilati
estrusi di alluminio, fissato ai profili di base delle singole sezioni componibili e dotato di fori perimetrali per l’aggancio
del dispositivo di sollevamento.

Titan | 443
