P. 448

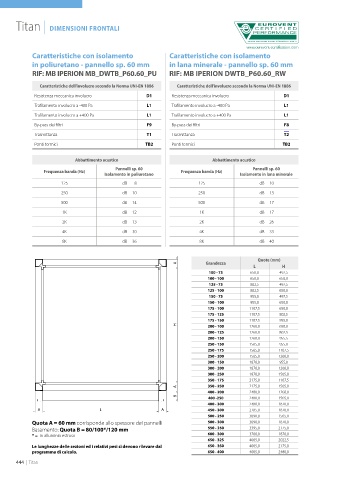

Titan | DIMENSIONI FRONTALI
Caratteristiche con isolamento Caratteristiche con isolamento
in poliuretano - pannello sp. 60 mm in lana minerale - pannello sp. 60 mm
RIF: MB IPERION MB_DWTB_P60.60_PU RIF: MB IPERION DWTB_P60.60_RW
Caratteristiche dell’involucro secondo la Norma UNI-EN 1886 Caratteristiche dell’involucro secondo la Norma UNI-EN 1886
Resistenza meccanica involucro D1 Resistenza meccanica involucro D1
Trafilamento involucro a -400 Pa L1 Trafilamento involucro a -400 Pa L1
Trafilamento involucro a +400 Pa L1 Trafilamento involucro a +400 Pa L1
By-pass dei filtri F9 By-pass dei filtri F8
Trasmittanza T1 Trasmittanza T2
Ponti termici TB2 Ponti termici TB2
Abbattimento acustico Abbattimento acustico
Pannelli sp. 60 Pannelli sp. 60
Frequenza banda (Hz) Frequenza banda (Hz)
Isolamento in poliuretano Isolamento in lana minerale
125 dB 8 125 dB 10
250 dB 10 250 dB 13
500 dB 14 500 dB 17
1K dB 12 1K dB 17
2K dB 13 2K dB 26
4K dB 30 4K dB 33
8K dB 36 8K dB 40
Quote (mm)
A Grandezza
L H
100 - 75 650,0 497,5
100 - 100 650,0 650,0
125 - 75 802,5 497,5
125 - 100 802,5 650,0
150 - 75 955,0 497,5
150 - 100 955,0 650,0
175 - 100 1107,5 650,0
175 - 125 1107,5 802,5
175 - 150 1107,5 955,0
H 200 - 100 1260,0 650,0
200 - 125 1260,0 802,5
200 - 150 1260,0 955,5
250 - 150 1565,0 955,0
250 - 175 1565,0 1107,5
250 - 200 1565,0 1260,0
300 - 150 1870,0 955,0
300 - 200 1870,0 1260,0
300 - 250 1870,0 1565,0
350 - 175 2175,0 1107,5
A 350 - 250 2175,0 1565,0
400 - 200 2480,0 1260,0
B 400 -250 2480,0 1565,0
400 - 300 2480,0 1870,0
A L A 450 - 300 2785,0 1870,0
500 - 250 3090,0 1565,0
Quota A = 60 mm corrisponde allo spessore dei pannelli 500 - 300 3090,0 1870,0
Basamento: Quota B = 80/100*/120 mm 550 - 350 3395,0 2175,0
* = in alluminio estruso 600 - 300 3700,0 1870,0
650 - 325 4005,0 2022,5
Le lunghezze delle sezioni ed i relativi pesi si devono rilevare dal 650 - 350 4005,0 2175,0
programma di calcolo. 650 - 400 4005,0 2480,0
444 | Titan
