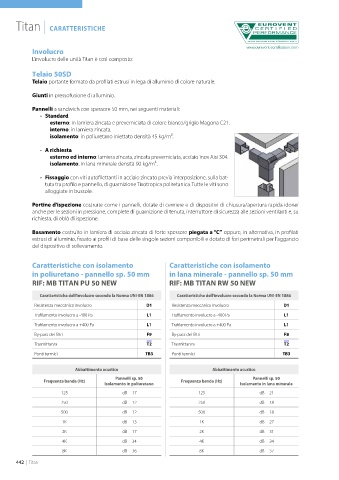

Titan | CARATTERISTICHE

Involucro
L’involucro delle unità Titan è così composto:

Telaio 50SD
Telaio portante formato da profilati estrusi in lega di alluminio di colore naturale.

Giunti in pressofusione di alluminio.

Pannelli a sandwich con spessore 50 mm, nei seguenti materiali:
• Standard
esterno: in lamiera zincata e preverniciata di colore bianco/grigio Magona C21.
interno: in lamiera zincata.
isolamento: in poliuretano iniettato densità 45 kg/m3.

• A richiesta
esterno ed interno: lamiera zincata, zincata preverniciata, acciaio inox Aisi 304.
isolamento: in lana minerale densità 90 kg/m3.

• Fissaggio con viti autofilettanti in acciaio zincato previa interposizione, sulla bat-
tuta tra profilo e pannello, di guarnizione Tixotropica poliretanica. Tutte le viti sono
alloggiate in bussole.

Portine d’ispezione costruite come i pannelli, dotate di cerniere e di dispositivi di chiusura/apertura rapida idonei
anche per le sezioni in pressione, complete di guarnizione di tenuta, interruttore di sicurezza alle sezioni ventilanti e, su
richiesta, di oblò di ispezione.

Basamento costruito in lamiera di acciaio zincata di forte spessore piegata a “C” oppure, in alternativa, in profilati
estrusi di alluminio, fissato ai profili di base delle singole sezioni componibili e dotato di fori perimetrali per l’aggancio
del dispositivo di sollevamento.

Caratteristiche con isolamento Caratteristiche con isolamento
in poliuretano - pannello sp. 50 mm in lana minerale - pannello sp. 50 mm
RIF: MB TITAN PU 50 NEW RIF: MB TITAN RW 50 NEW

Caratteristiche dell’involucro secondo la Norma UNI-EN 1886 Caratteristiche dell’involucro secondo la Norma UNI-EN 1886
Resistenza meccanica involucro D1 Resistenza meccanica involucro D1
Trafilamento involucro a -400 Pa L1 Trafilamento involucro a -400 Pa L1

Trafilamento involucro a +400 Pa L1 Trafilamento involucro a +400 Pa L1
By-pass dei filtri F9 By-pass dei filtri F8
Trasmittanza T2 Trasmittanza T2
Ponti termici TB3 Ponti termici TB3

Abbattimento acustico Abbattimento acustico
Pannelli sp. 50 Pannelli sp. 50
Frequenza banda (Hz) Frequenza banda (Hz)
Isolamento in poliuretano Isolamento in lana minerale
125 dB 17 125 dB 21
250 dB 12 250 dB 18
500 dB 12 500 dB 18
1K dB 13 1K dB 27
2K dB 17 2K dB 31
4K dB 34 4K dB 34
8K dB 36 8K dB 37
