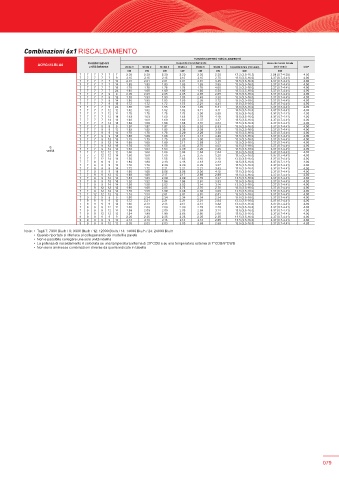

Combinazioni 6x1 RISCALDAMENTO
FUNZIONAMENTO RISCALDAMENTO
AOYG45LBLA6 Combinazioni Unità 1 Unità 2 Unità 3 Capacità riscaldamento Unità 6 Capacità totale (min-max) Assorbimento totale COP
unità interne
(min-max)
Unità 5
Unità 4
kW kW kW kW kW kW kW kW
7 7 7 7 7 7 2.20 2.20 2.20 2.20 2.20 2.20 13.2 (3.5-15.3) 3.28 (0.7-4.20) 4.02
7 7 7 7 7 9 2.15 2.15 2.15 2.15 2.15 2.75 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 7 7 12 2.01 2.01 2.01 2.01 2.01 3.45 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 7 7 14 1.93 1.93 1.93 1.93 1.93 3.85 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 7 7 18 1.78 1.78 1.78 1.78 1.78 4.60 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 7 7 24 1.60 1.60 1.60 1.60 1.60 5.50 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 7 9 9 2.05 2.05 2.05 2.05 2.65 2.65 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 7 9 12 1.93 1.93 1.93 1.93 2.48 3.30 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 7 9 14 1.85 1.85 1.85 1.85 2.38 3.72 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 7 9 18 1.72 1.72 1.72 1.72 2.21 4.41 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 7 9 24 1.55 1.55 1.55 1.55 1.99 5.31 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 7 12 12 1.82 1.82 1.82 1.82 3.11 3.11 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 7 12 14 1.75 1.75 1.75 1.75 3.00 3.50 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 7 12 18 1.63 1.63 1.63 1.63 2.79 4.19 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 7 14 14 1.69 1.69 1.69 1.69 3.37 3.37 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 7 14 18 1.58 1.58 1.58 1.58 3.15 4.03 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 9 9 9 1.97 1.97 1.97 2.53 2.53 2.53 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 9 9 12 1.85 1.85 1.85 2.38 2.38 3.19 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 9 9 14 1.78 1.78 1.78 2.29 2.29 3.58 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 9 9 18 1.66 1.66 1.66 2.13 2.13 4.26 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 9 12 12 1.75 1.75 1.75 2.25 3.00 3.00 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 9 12 14 1.69 1.69 1.69 2.17 2.89 3.37 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
6 7 7 7 9 12 18 1.58 1.58 1.58 2.03 2.70 4.03 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
unità 7 7 7 9 14 14 1.63 1.63 1.63 2.09 3.26 3.26 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 12 12 12 1.66 1.66 1.66 2.84 2.84 2.84 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 12 12 14 1.60 1.60 1.60 2.75 2.75 3.20 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 7 12 14 14 1.55 1.55 1.55 2.65 3.10 3.10 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 9 9 9 9 1.89 1.89 2.43 2.43 2.43 2.43 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 9 9 9 12 1.78 1.78 2.29 2.29 2.29 3.07 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 9 9 9 14 1.72 1.72 2.21 2.21 2.21 3.43 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 9 9 9 18 1.60 1.60 2.06 2.06 2.06 4.12 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 9 9 12 12 1.69 1.69 2.17 2.17 2.89 2.89 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 9 9 12 14 1.63 1.63 2.09 2.09 2.79 3.27 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 9 9 12 18 1.52 1.52 1.96 1.96 2.61 3.93 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 9 9 14 14 1.58 1.58 2.03 2.03 3.14 3.14 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 9 12 12 12 1.60 1.60 2.05 2.75 2.75 2.75 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 9 12 12 14 1.55 1.55 1.99 2.66 2.66 3.09 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 7 12 12 12 12 1.53 1.53 2.61 2.61 2.61 2.61 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 9 9 9 9 9 1.80 2.34 2.34 2.34 2.34 2.34 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 9 9 9 9 12 1.72 2.21 2.21 2.21 2.21 2.94 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 9 9 9 9 14 1.66 2.13 2.13 2.13 2.13 3.32 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 9 9 9 12 12 1.65 2.09 2.09 2.09 2.79 2.79 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 9 9 9 12 14 1.58 2.03 2.03 2.03 2.69 3.14 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
7 9 9 12 12 12 1.54 1.99 1.99 2.66 2.66 2.66 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
9 9 9 9 9 9 2.25 2.25 2.25 2.25 2.25 2.25 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
9 9 9 9 9 12 2.13 2.13 2.13 2.13 2.13 2.85 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
9 9 9 9 12 12 2.03 2.03 2.03 2.03 2.69 2.69 13.5 (3.5-16.0) 3.37 (0.7-4.41) 4.00
Note: • Tagli 7: 7000 Btu/h / 9: 9000 Btu/h / 12: 12000 Btu/h / 14: 14000 Btu/h / 24: 24000 Btu/h
• Quanto riportato si riferisce al collegamento dei modelli a parete
• Non è possibile collegare una sola unità interna
• La potenza di riscaldamento è calcolata su una temperatura interna di 20°CDB e su una temperatura esterna di 7°CDB/6°CWB
• Non sono ammesse combinazioni diverse da quelle indicate in tabella
