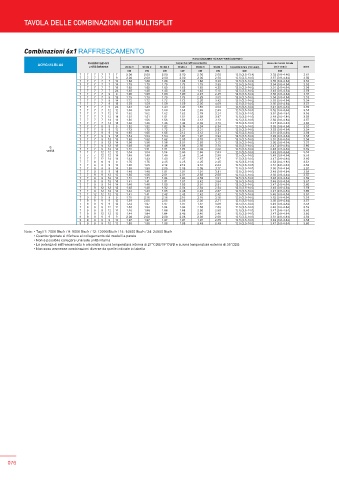

TAVOLA DELLE COMBINAZIONI DEI MULTISPLIT
Combinazioni 6x1 RAFFRESCAMENTO
FUNZIONAMENTO RAFFRESCAMENTO
AOYG45LBLA6 Combinazioni Unità 1 Unità 2 Unità 3 Capacità raffrescamento Unità 6 Capacità totale (min-max) Assorbimento totale EER
unità interne
Unità 4
(min-max)
Unità 5
kW kW kW kW kW kW kW kW
7 7 7 7 7 7 2.00 2.00 2.00 2.00 2.00 2.00 12.0 (3.5-13.4) 3.32 (0.8-4.46) 3.61
7 7 7 7 7 9 2.00 2.00 2.00 2.00 2.00 2.50 12.5 (3.5-14.0) 3.57 (0.8-4.84) 3.50
7 7 7 7 7 12 1.86 1.86 1.86 1.86 1.86 3.20 12.5 (3.5-14.0) 3.55 (0.8-4.84) 3.52
7 7 7 7 7 14 1.79 1.79 1.79 1.79 1.79 3.55 12.5 (3.5-14.0) 3.54 (0.8-4.84) 3.53
7 7 7 7 7 18 1.65 1.65 1.65 1.65 1.65 4.25 12.5 (3.5-14.0) 3.51 (0.8-4.84) 3.56
7 7 7 7 7 24 1.48 1.48 1.48 1.48 1.48 5.10 12.5 (3.5-14.0) 3.48 (0.8-4.84) 3.59
7 7 7 7 9 9 1.90 1.90 1.90 1.90 2.45 2.45 12.5 (3.5-14.0) 3.56 (0.8-4.84) 3.51
7 7 7 7 9 12 1.79 1.79 1.79 1.79 2.29 3.05 12.5 (3.5-14.0) 3.54 (0.8-4.84) 3.53
7 7 7 7 9 14 1.72 1.72 1.72 1.72 2.20 3.42 12.5 (3.5-14.0) 3.53 (0.8-4.84) 3.54
7 7 7 7 9 18 1.59 1.59 1.59 1.59 2.05 4.09 12.5 (3.5-14.0) 3.50 (0.8-4.84) 3.57
7 7 7 7 9 24 1.43 1.43 1.43 1.43 1.85 4.93 12.5 (3.5-14.0) 3.47 (0.8-4.84) 3.60
7 7 7 7 12 12 1.68 1.68 1.68 1.68 2.89 2.89 12.5 (3.5-14.0) 3.52 (0.8-4.84) 3.55
7 7 7 7 12 14 1.62 1.62 1.62 1.62 2.78 3.24 12.5 (3.5-14.0) 3.51 (0.8-4.84) 3.56
7 7 7 7 12 18 1.51 1.51 1.51 1.51 2.59 3.87 12.5 (3.5-14.0) 3.48 (0.8-4.84) 3.59
7 7 7 7 14 14 1.56 1.56 1.56 1.56 3.13 3.13 12.5 (3.5-14.0) 3.50 (0.8-4.84) 3.57
7 7 7 7 14 18 1.46 1.46 1.46 1.46 2.92 3.74 12.5 (3.5-14.0) 3.47 (0.8-4.84) 3.60
7 7 7 9 9 9 1.82 1.82 1.82 2.34 2.34 2.34 12.5 (3.5-14.0) 3.55 (0.8-4.84) 3.52
7 7 7 9 9 12 1.72 1.72 1.72 2.21 2.21 2.92 12.5 (3.5-14.0) 3.53 (0.8-4.84) 3.54
7 7 7 9 9 14 1.65 1.65 1.65 2.12 2.12 3.31 12.5 (3.5-14.0) 3.51 (0.8-4.84) 3.56
7 7 7 9 9 18 1.54 1.54 1.54 1.97 1.97 3.94 12.5 (3.5-14.0) 3.49 (0.8-4.84) 3.58
7 7 7 9 12 12 1.62 1.62 1.62 2.08 2.78 2.78 12.5 (3.5-14.0) 3.51 (0.8-4.84) 3.56
7 7 7 9 12 14 1.56 1.56 1.56 2.01 2.68 3.13 12.5 (3.5-14.0) 3.50 (0.8-4.84) 3.57
6 7 7 7 9 12 18 1.46 1.46 1.46 1.88 2.50 3.74 12.5 (3.5-14.0) 3.47 (0.8-4.84) 3.60
unità 7 7 7 9 14 14 1.51 1.51 1.51 1.93 3.02 3.02 12.5 (3.5-14.0) 3.48 (0.8-4.84) 3.59
7 7 7 12 12 12 1.54 1.54 1.54 2.63 2.63 2.63 12.5 (3.5-14.0) 3.49 (0.8-4.84) 3.58
7 7 7 12 12 14 1.48 1.48 1.48 2.54 2.54 2.98 12.5 (3.5-14.0) 3.48 (0.8-4.84) 3.59
7 7 7 12 14 14 1.43 1.43 1.43 2.47 2.87 2.87 12.5 (3.5-14.0) 3.47 (0.8-4.84) 3.60
7 7 9 9 9 9 1.75 1.75 2.25 2.25 2.25 2.25 12.5 (3.5-14.0) 3.53 (0.8-4.84) 3.54
7 7 9 9 9 12 1.65 1.65 2.12 2.12 2.12 2.84 12.5 (3.5-14.0) 3.51 (0.8-4.84) 3.56
7 7 9 9 9 14 1.59 1.59 2.05 2.05 2.05 3.17 12.5 (3.5-14.0) 3.50 (0.8-4.84) 3.57
7 7 9 9 9 18 1.48 1.48 1.91 1.91 1.91 3.81 12.5 (3.5-14.0) 3.48 (0.8-4.84) 3.59
7 7 9 9 12 12 1.56 1.56 2.01 2.01 2.68 2.68 12.5 (3.5-14.0) 3.50 (0.8-4.84) 3.57
7 7 9 9 12 14 1.51 1.51 1.94 1.94 2.59 3.01 12.5 (3.5-14.0) 3.48 (0.8-4.84) 3.59
7 7 9 9 12 18 1.41 1.41 1.81 1.81 2.42 3.64 12.5 (3.5-14.0) 3.46 (0.8-4.84) 3.61
7 7 9 9 14 14 1.46 1.46 1.88 1.88 2.91 2.91 12.5 (3.5-14.0) 3.47 (0.8-4.84) 3.60
7 7 9 12 12 12 1.48 1.48 1.92 2.54 2.54 2.54 12.5 (3.5-14.0) 3.48 (0.8-4.84) 3.59
7 7 9 12 12 14 1.43 1.43 1.85 2.46 2.46 2.87 12.5 (3.5-14.0) 3.47 (0.8-4.84) 3.60
7 7 12 12 12 12 1.41 1.41 2.42 2.42 2.42 2.42 12.5 (3.5-14.0) 3.46 (0.8-4.84) 3.61
7 9 9 9 9 9 1.70 2.16 2.16 2.16 2.16 2.16 12.5 (3.5-14.0) 3.52 (0.8-4.84) 3.55
7 9 9 9 9 12 1.59 2.05 2.05 2.05 2.05 2.71 12.5 (3.5-14.0) 3.50 (0.8-4.84) 3.57
7 9 9 9 9 14 1.54 1.97 1.97 1.97 1.97 3.08 12.5 (3.5-14.0) 3.49 (0.8-4.84) 3.58
7 9 9 9 12 12 1.50 1.94 1.94 1.94 2.59 2.59 12.5 (3.5-14.0) 3.48 (0.8-4.84) 3.59
7 9 9 9 12 14 1.46 1.88 1.88 1.88 2.50 2.90 12.5 (3.5-14.0) 3.47 (0.8-4.84) 3.60
7 9 9 12 12 12 1.44 1.84 1.84 2.46 2.46 2.46 12.5 (3.5-14.0) 3.47 (0.8-4.84) 3.60
9 9 9 9 9 9 2.08 2.08 2.08 2.08 2.08 2.08 12.5 (3.5-14.0) 3.51 (0.8-4.84) 3.56
9 9 9 9 9 12 1.97 1.97 1.97 1.97 1.97 2.65 12.5 (3.5-14.0) 3.49 (0.8-4.84) 3.58
9 9 9 9 12 12 1.88 1.88 1.88 1.88 2.49 2.49 12.5 (3.5-14.0) 3.47 (0.8-4.84) 3.60
Note: • Tagli 7: 7000 Btu/h / 9: 9000 Btu/h / 12: 12000 Btu/h / 14: 14000 Btu/h / 24: 24000 Btu/h
• Quanto riportato si riferisce al collegamento dei modelli a parete
• Non è possibile collegare una sola unità interna
• La potenza di raffrescamento è calcolata su una temperatura interna di 27°CDB/19°CWB e su una temperatura esterna di 35°CDB
• Non sono ammesse combinazioni diverse da quelle indicate in tabella
