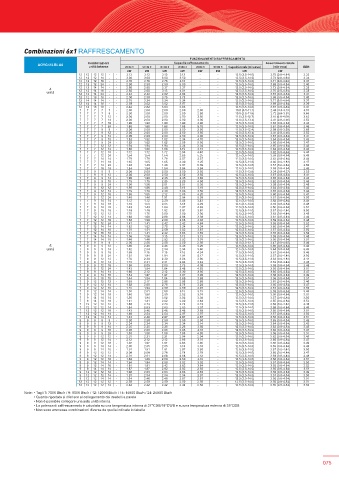

Combinazioni 6x1 RAFFRESCAMENTO
FUNZIONAMENTO RAFFRESCAMENTO
AOYG45LBLA6 Combinazioni Unità 1 Unità 2 Unità 3 Capacità raffrescamento Unità 6 Capacità totale (min-max) Assorbimento totale EER
unità interne
Unità 4
(min-max)
Unità 5
kW kW kW kW kW kW kW kW
12 12 12 12 - - 3.13 3.13 3.13 3.13 - - 12.5 (3.5-14.0) 3.75 (0.8-4.84) 3.33
12 12 12 14 - - 3.00 3.00 3.00 3.50 - - 12.5 (3.5-14.0) 3.74 (0.8-4.84) 3.34
12 12 12 18 - - 2.78 2.78 2.78 4.16 - - 12.5 (3.5-14.0) 3.71 (0.8-4.84) 3.37
12 12 12 24 - - 2.50 2.50 2.50 5.00 - - 12.5 (3.5-14.0) 3.68 (0.8-4.84) 3.40
4 12 12 14 14 - - 2.88 2.88 3.37 3.37 - - 12.5 (3.5-14.0) 3.73 (0.8-4.84) 3.35
unità 12 12 14 18 - - 2.68 2.68 3.13 4.01 - - 12.5 (3.5-14.0) 3.70 (0.8-4.84) 3.38
12 12 14 24 - - 2.42 2.42 2.82 4.84 - - 12.5 (3.5-14.0) 3.67 (0.8-4.84) 3.41
12 12 18 18 - - 2.50 2.50 3.75 3.75 - - 12.5 (3.5-14.0) 3.68 (0.8-4.84) 3.40
12 14 14 14 - - 2.78 3.24 3.24 3.24 - - 12.5 (3.5-14.0) 3.71 (0.8-4.84) 3.37
12 14 14 18 - - 2.59 3.02 3.02 3.87 - - 12.5 (3.5-14.0) 3.69 (0.8-4.84) 3.39
12 14 18 18 - - 2.42 2.82 3.63 3.63 - - 12.5 (3.5-14.0) 3.67 (0.8-4.84) 3.41
7 7 7 7 7 - 2.00 2.00 2.00 2.00 2.00 - 10.0 (3.5-11.1) 2.44 (0.8-3.13) 4.10
7 7 7 7 9 - 2.00 2.00 2.00 2.00 2.50 - 10.5 (3.5-11.8) 2.72 (0.8-3.51) 3.86
7 7 7 7 12 - 2.00 2.00 2.00 2.00 3.50 - 11.5 (3.5-12.7) 3.18 (0.8-4.08) 3.62
7 7 7 7 14 - 2.00 2.00 2.00 2.00 4.00 - 12.0 (3.5-13.4) 3.41 (0.8-4.46) 3.52
7 7 7 7 18 - 1.90 1.90 1.90 1.90 4.90 - 12.5 (3.5-14.0) 3.65 (0.8-4.84) 3.42
7 7 7 7 24 - 1.68 1.68 1.68 1.68 5.78 - 12.5 (3.5-14.0) 3.61 (0.8-4.84) 3.46
7 7 7 9 9 - 2.00 2.00 2.00 2.50 2.50 - 11.0 (3.5-12.4) 2.98 (0.8-3.89) 3.69
7 7 7 9 12 - 2.00 2.00 2.00 2.50 3.50 - 12.0 (3.5-13.4) 3.41 (0.8-4.46) 3.52
7 7 7 9 14 - 2.00 2.00 2.00 2.50 4.00 - 12.5 (3.5-14.0) 3.67 (0.8-4.84) 3.41
7 7 7 9 18 - 1.82 1.82 1.82 2.34 4.70 - 12.5 (3.5-14.0) 3.64 (0.8-4.84) 3.43
7 7 7 9 24 - 1.62 1.62 1.62 2.08 5.56 - 12.5 (3.5-14.0) 3.60 (0.8-4.84) 3.47
7 7 7 12 12 - 1.94 1.94 1.94 3.34 3.34 - 12.5 (3.5-14.0) 3.65 (0.8-4.84) 3.42
7 7 7 12 14 - 1.86 1.86 1.86 3.19 3.73 - 12.5 (3.5-14.0) 3.64 (0.8-4.84) 3.43
7 7 7 12 18 - 1.72 1.72 1.72 2.94 4.40 - 12.5 (3.5-14.0) 3.62 (0.8-4.84) 3.45
7 7 7 12 24 - 1.54 1.54 1.54 2.63 5.25 - 12.5 (3.5-14.0) 3.58 (0.8-4.84) 3.49
7 7 7 14 14 - 1.79 1.79 1.79 3.57 3.57 - 12.5 (3.5-14.0) 3.63 (0.8-4.84) 3.44
7 7 7 14 18 - 1.65 1.65 1.65 3.30 4.25 - 12.5 (3.5-14.0) 3.60 (0.8-4.84) 3.47
7 7 7 14 24 - 1.48 1.48 1.48 2.97 5.09 - 12.5 (3.5-14.0) 3.57 (0.8-4.84) 3.50
7 7 7 18 18 - 1.54 1.54 1.54 3.94 3.94 - 12.5 (3.5-14.0) 3.58 (0.8-4.84) 3.49
7 7 9 9 9 - 2.00 2.00 2.50 2.50 2.50 - 11.5 (3.5-13.0) 3.24 (0.8-4.27) 3.55
7 7 9 9 12 - 2.00 2.00 2.50 2.50 3.50 - 12.5 (3.5-14.0) 3.67 (0.8-4.84) 3.41
7 7 9 9 14 - 1.90 1.90 2.45 2.45 3.80 - 12.5 (3.5-14.0) 3.65 (0.8-4.84) 3.42
7 7 9 9 18 - 1.75 1.75 2.25 2.25 4.50 - 12.5 (3.5-14.0) 3.62 (0.8-4.84) 3.45
7 7 9 9 24 - 1.56 1.56 2.01 2.01 5.36 - 12.5 (3.5-14.0) 3.59 (0.8-4.84) 3.48
7 7 9 12 12 - 1.86 1.86 2.40 3.19 3.19 - 12.5 (3.5-14.0) 3.64 (0.8-4.84) 3.43
7 7 9 12 14 - 1.79 1.79 2.30 3.06 3.56 - 12.5 (3.5-14.0) 3.63 (0.8-4.84) 3.44
7 7 9 12 18 - 1.65 1.65 2.12 2.83 4.25 - 12.5 (3.5-14.0) 3.60 (0.8-4.84) 3.47
7 7 9 12 24 - 1.48 1.48 1.91 2.54 5.09 - 12.5 (3.5-14.0) 3.57 (0.8-4.84) 3.50
7 7 9 14 14 - 1.72 1.72 2.20 3.43 3.43 - 12.5 (3.5-14.0) 3.62 (0.8-4.84) 3.45
7 7 9 14 18 - 1.59 1.59 2.05 3.18 4.09 - 12.5 (3.5-14.0) 3.59 (0.8-4.84) 3.48
7 7 9 14 24 - 1.43 1.43 1.84 2.87 4.93 - 12.5 (3.5-14.0) 3.56 (0.8-4.84) 3.51
7 7 9 18 18 - 1.48 1.48 1.92 3.81 3.81 - 12.5 (3.5-14.0) 3.57 (0.8-4.84) 3.50
7 7 12 12 12 - 1.75 1.75 3.00 3.00 3.00 - 12.5 (3.5-14.0) 3.62 (0.8-4.84) 3.45
7 7 12 12 14 - 1.68 1.68 2.88 2.88 3.38 - 12.5 (3.5-14.0) 3.61 (0.8-4.84) 3.46
7 7 12 12 18 - 1.56 1.56 2.68 2.68 4.02 - 12.5 (3.5-14.0) 3.59 (0.8-4.84) 3.48
7 7 12 12 24 - 1.41 1.41 2.42 2.42 4.84 - 12.5 (3.5-14.0) 3.55 (0.8-4.84) 3.52
7 7 12 14 14 - 1.62 1.62 2.78 3.24 3.24 - 12.5 (3.5-14.0) 3.60 (0.8-4.84) 3.47
7 7 12 14 18 - 1.51 1.51 2.59 3.02 3.87 - 12.5 (3.5-14.0) 3.57 (0.8-4.84) 3.50
7 7 12 18 18 - 1.41 1.41 2.42 3.63 3.63 - 12.5 (3.5-14.0) 3.55 (0.8-4.84) 3.52
7 7 14 14 14 - 1.56 1.56 3.13 3.13 3.13 - 12.5 (3.5-14.0) 3.59 (0.8-4.84) 3.48
7 7 14 14 18 - 1.46 1.46 2.92 2.92 3.74 - 12.5 (3.5-14.0) 3.56 (0.8-4.84) 3.51
7 9 9 9 9 - 2.00 2.50 2.50 2.50 2.50 - 12.0 (3.5-13.7) 3.47 (0.8-4.65) 3.46
5 7 9 9 9 12 - 1.90 2.45 2.45 2.45 3.25 - 12.5 (3.5-14.0) 3.65 (0.8-4.84) 3.42
unità 7 9 9 9 14 - 1.82 2.34 2.34 2.34 3.66 - 12.5 (3.5-14.0) 3.64 (0.8-4.84) 3.43
7 9 9 9 18 - 1.68 2.16 2.16 2.16 4.34 - 12.5 (3.5-14.0) 3.61 (0.8-4.84) 3.46
7 9 9 9 24 - 1.51 1.94 1.94 1.94 5.17 - 12.5 (3.5-14.0) 3.57 (0.8-4.84) 3.50
7 9 9 12 12 - 1.78 2.30 2.30 3.06 3.06 - 12.5 (3.5-14.0) 3.63 (0.8-4.84) 3.44
7 9 9 12 14 - 1.72 2.21 2.21 2.94 3.42 - 12.5 (3.5-14.0) 3.62 (0.8-4.84) 3.45
7 9 9 12 18 - 1.59 2.05 2.05 2.73 4.08 - 12.5 (3.5-14.0) 3.59 (0.8-4.84) 3.48
7 9 9 12 24 - 1.43 1.84 1.84 2.46 4.93 - 12.5 (3.5-14.0) 3.56 (0.8-4.84) 3.51
7 9 9 14 14 - 1.66 2.12 2.12 3.30 3.30 - 12.5 (3.5-14.0) 3.60 (0.8-4.84) 3.47
7 9 9 14 18 - 1.54 1.97 1.97 3.07 3.95 - 12.5 (3.5-14.0) 3.58 (0.8-4.84) 3.49
7 9 9 18 18 - 1.44 1.84 1.84 3.69 3.69 - 12.5 (3.5-14.0) 3.56 (0.8-4.84) 3.51
7 9 12 12 12 - 1.69 2.17 2.88 2.88 2.88 - 12.5 (3.5-14.0) 3.61 (0.8-4.84) 3.46
7 9 12 12 14 - 1.62 2.08 2.78 2.78 3.24 - 12.5 (3.5-14.0) 3.60 (0.8-4.84) 3.47
7 9 12 12 18 - 1.51 1.94 2.59 2.59 3.87 - 12.5 (3.5-14.0) 3.57 (0.8-4.84) 3.50
7 9 12 14 14 - 1.55 2.01 2.68 3.13 3.13 - 12.5 (3.5-14.0) 3.59 (0.8-4.84) 3.48
7 9 12 14 18 - 1.46 1.88 2.50 2.92 3.74 - 12.5 (3.5-14.0) 3.56 (0.8-4.84) 3.51
7 9 14 14 14 - 1.50 1.94 3.02 3.02 3.02 - 12.5 (3.5-14.0) 3.57 (0.8-4.84) 3.50
7 9 14 14 18 - 1.41 1.81 2.82 2.82 3.64 - 12.5 (3.5-14.0) 3.55 (0.8-4.84) 3.52
7 12 12 12 12 - 1.58 2.73 2.73 2.73 2.73 - 12.5 (3.5-14.0) 3.59 (0.8-4.84) 3.48
7 12 12 12 14 - 1.54 2.63 2.63 2.63 3.07 - 12.5 (3.5-14.0) 3.58 (0.8-4.84) 3.49
7 12 12 12 18 - 1.43 2.46 2.46 2.46 3.69 - 12.5 (3.5-14.0) 3.56 (0.8-4.84) 3.51
7 12 12 14 14 - 1.48 2.54 2.54 2.97 2.97 - 12.5 (3.5-14.0) 3.57 (0.8-4.84) 3.50
7 12 14 14 14 - 1.43 2.46 2.87 2.87 2.87 - 12.5 (3.5-14.0) 3.56 (0.8-4.84) 3.51
9 9 9 9 9 - 2.50 2.50 2.50 2.50 2.50 - 12.5 (3.5-14.0) 3.65 (0.8-4.84) 3.42
9 9 9 9 12 - 2.34 2.34 2.34 2.34 3.14 - 12.5 (3.5-14.0) 3.64 (0.8-4.84) 3.43
9 9 9 9 14 - 2.25 2.25 2.25 2.25 3.50 - 12.5 (3.5-14.0) 3.62 (0.8-4.84) 3.45
9 9 9 9 18 - 2.08 2.08 2.08 2.08 4.18 - 12.5 (3.5-14.0) 3.60 (0.8-4.84) 3.47
9 9 9 9 24 - 1.88 1.88 1.88 1.88 4.98 - 12.5 (3.5-14.0) 3.56 (0.8-4.84) 3.51
9 9 9 12 12 - 2.21 2.21 2.21 2.94 2.94 - 12.5 (3.5-14.0) 3.62 (0.8-4.84) 3.45
9 9 9 12 14 - 2.12 2.12 2.12 2.83 3.31 - 12.5 (3.5-14.0) 3.60 (0.8-4.84) 3.47
9 9 9 12 18 - 1.97 1.97 1.97 2.63 3.96 - 12.5 (3.5-14.0) 3.58 (0.8-4.84) 3.49
9 9 9 14 14 - 2.05 2.05 2.05 3.18 3.18 - 12.5 (3.5-14.0) 3.59 (0.8-4.84) 3.48
9 9 9 14 18 - 1.91 1.91 1.91 2.97 3.80 - 12.5 (3.5-14.0) 3.57 (0.8-4.84) 3.50
9 9 12 12 12 - 2.08 2.08 2.78 2.78 2.78 - 12.5 (3.5-14.0) 3.60 (0.8-4.84) 3.47
9 9 12 12 14 - 2.01 2.01 2.68 2.68 3.12 - 12.5 (3.5-14.0) 3.59 (0.8-4.84) 3.48
9 9 12 12 18 - 1.88 1.88 2.50 2.50 3.74 - 12.5 (3.5-14.0) 3.56 (0.8-4.84) 3.51
9 9 12 14 14 - 1.94 1.94 2.58 3.02 3.02 - 12.5 (3.5-14.0) 3.57 (0.8-4.84) 3.50
9 9 12 14 18 - 1.81 1.81 2.42 2.82 3.64 - 12.5 (3.5-14.0) 3.55 (0.8-4.84) 3.52
9 9 14 14 14 - 1.87 1.87 2.92 2.92 2.92 - 12.5 (3.5-14.0) 3.56 (0.8-4.84) 3.51
9 12 12 12 12 - 1.98 2.63 2.63 2.63 2.63 - 12.5 (3.5-14.0) 3.58 (0.8-4.84) 3.49
9 12 12 12 14 - 1.91 2.54 2.54 2.54 2.97 - 12.5 (3.5-14.0) 3.57 (0.8-4.84) 3.50
9 12 12 14 14 - 1.84 2.46 2.46 2.87 2.87 - 12.5 (3.5-14.0) 3.56 (0.8-4.84) 3.51
12 12 12 12 12 - 2.50 2.50 2.50 2.50 2.50 - 12.5 (3.5-14.0) 3.56 (0.8-4.84) 3.51
12 12 12 12 14 - 2.42 2.42 2.42 2.42 2.82 - 12.5 (3.5-14.0) 3.55 (0.8-4.84) 3.52
Note: • Tagli 7: 7000 Btu/h / 9: 9000 Btu/h / 12: 12000 Btu/h / 14: 14000 Btu/h / 24: 24000 Btu/h
• Quanto riportato si riferisce al collegamento dei modelli a parete
• Non è possibile collegare una sola unità interna
• La potenza di raffrescamento è calcolata su una temperatura interna di 27°CDB/19°CWB e su una temperatura esterna di 35°CDB
• Non sono ammesse combinazioni diverse da quelle indicate in tabella
