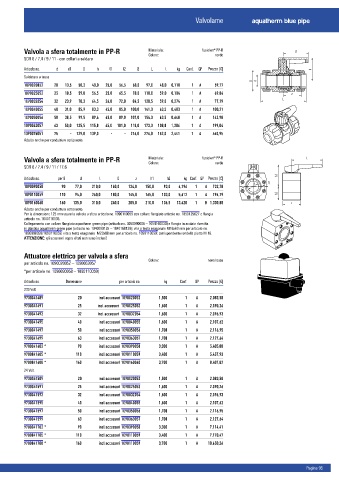

Page 97 - AQUATHERM - LISTINO REV 05-2024 - FIDRA

Valvolame aquatherm blue pipe

Valvola a sfera totalmente in PP-R Materiale: fusiolen® PP-R l1
SDR 6 / 7,4 / 9 / 11 - con collari a saldare Colore: verde
Articolo no. d d1 D h l1 l2 l3 L l kg Conf. GP Prezzo [€] h
Saldatura a tasca
D d
1090020052 20 13,5 50,3 48,0 25,0 56,5 68,0 97,0 48,0 0,118 1 A 59,77
1090025053 25 18,5 59,0 56,5 25,0 65,5 78,0 110,0 59,0 0,184 1 A 69,84 z
1090032054 32 23,9 70,3 64,5 26,0 72,0 84,5 120,5 59,0 0,274 1 A 77,19 L
1090040055 40 31,0 85,9 83,3 45,0 85,0 100,0 141,0 63,5 0,483 1 A 100,21
1090050056 50 38,5 99,5 89,4 45,0 89,0 107,0 154,0 63,5 0,648 1 A 142,98
1090063057 63 50,0 125,5 115,0 45,0 101,0 118,0 173,0 108,0 1,206 1 A 199,04
1090075051 75 - 129,0 139,0 - - 216,0 276,0 152,0 2,441 1 A 440,95
Adatto anche per condutture sottovuoto.

Valvola a sfera totalmente in PP-R Materiale: fusiolen® PP-R l
Colore:
verde
SDR 6 / 7,4 / 9 / 11 / 17,6
h1
Articolo no. per Ø d l D z h1 h2 kg Conf. GP Prezzo [€]
d D
1090090058 90 77,0 210,0 160,0 124,0 150,0 93,0 4,196 1 A 732,78
1090110059 110 94,0 260,0 180,0 145,0 165,0 103,0 5,612 1 A 794,19 h2
1090160060 160 135,0 310,0 240,0 205,0 210,0 136,5 13,420 1 B 1.330,88 z
Adatto anche per condutture sottovuoto.
Per la dimensione 125 mm usare la valvola a sfera articolo no. 1090110059 con collare flangiato articolo no. 1050125027 e flangia
articolo no. 1040110136.
Collegamento con collare flangiato aquatherm green pipe (articolo no. 3050090006 – 1054160030) e flangia in acciaio rivestita
in plastica aquatherm green pipe (articolo no. 1040090135 – 1040160138); vite a testa esagonale M16x60 mm per articolo no.
1090090058/1090110059; vite a testa esagonale M20x80 mm per articolo no. 1090110059; corrispondente rondella piatta M 16.
ATTENZIONE: gli accessori sopra citati non sono inclusi!

Attuatore elettrico per valvola a sfera
per articolo no. 1090020052 – 1090063057 Colore: nero/rosso
*per articolo no. 1090090058 – 1090110059)
Articolo no. Dimensione per articolo no. kg Conf. GP Prezzo [€]
230 Volt
9700041489 20 incl accessori 1090020052 1,500 1 A 2.083,58
9700041491 25 incl accessori 1090025053 1,600 1 A 2.090,26
9700041493 32 incl accessori 1090032054 1,600 1 A 2.096,93
9700041495 40 incl accessori 1090040055 1,600 1 A 2.107,62
9700041497 50 incl accessori 1090050056 1,700 1 A 2.116,95
9700041499 63 incl accessori 1090063057 1,700 1 A 2.127,64
9700041603 * 90 incl accessori 1090090058 3,300 1 A 5.405,88
9700041605 * 110 incl accessori 1090110059 3,400 1 A 5.457,93
9700041608 * 160 incl accessori 1090160060 3,700 1 A 8.407,82
24 Volt
9700041589 20 incl accessori 1090020052 1,500 1 A 2.083,58
9700041591 25 incl accessori 1090025053 1,600 1 A 2.090,26
9700041593 32 incl accessori 1090032054 1,600 1 A 2.096,93
9700041595 40 incl accessori 1090040055 1,600 1 A 2.107,62
9700041597 50 incl accessori 1090050056 1,700 1 A 2.116,95
9700041599 63 incl accessori 1090063057 1,700 1 A 2.127,64
9700041703 * 90 incl accessori 1090090058 3,300 1 A 7.114,41
9700041705 * 110 incl accessori 1090110059 3,400 1 A 7.170,47
9700041708 * 160 incl accessori 1090110059 3,700 1 A 10.650,26

Pagina 95
