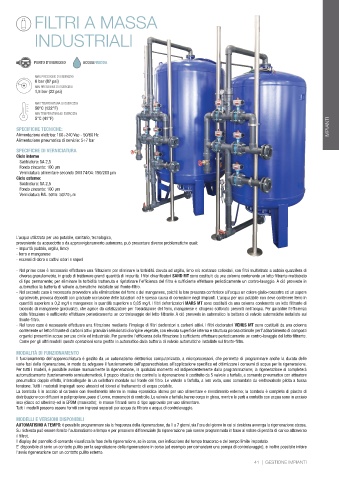

Page 42 - ATLAS FILTRI - CATALISTINO 48

FILTRI A MASSA

INDUSTRIALI

PUNTO D’INGRESSO ACQUAFREDDA

MAX PRESSIONE DI ESERCIZIO
6 bar (87 psi)
MIN PRESSIONE DI ESERCIZIO
1,5 bar (22 psi)

MAX TEMPERATURA DI ESERCIZIO
50°C (122°F)
MIN TEMPERATURA DI ESERCIZIO
5°C (41°F)
SPECIFICHE TECNICHE: IMPIANTI
Alimentazione elettrica: 100÷240 Vac - 50/60 Hz
Alimentazione pneumatica di servizio: 5÷7 bar
SPECIFICHE DI VERNICIATURA
Ciclo interno
Sabbiatura: SA 2,5
Fondo zincante: 100 µm
Verniciatura alimentare secondo DM174/04: 150/200 µm
Ciclo esterno:
Sabbiatura: SA 2,5
Fondo zincante: 100 µm
Verniciatura RAL 5015 : 50/70 µm

L’acqua utilizzata per uso potabile, sanitario, tecnologico,
proveniente da acquedotto o da approvvigionamento autonomo, può presentare diverse problematiche quali:
- impurità (sabbia, argilla, limo)
- ferro e manganese
- eccessi di cloro o cattivi odori e sapori
- Nel primo caso è necessario effettuare una filtrazione per eliminare la torbidità dovuta ad argilla, limo e/o sostanze colloidali, con filtri multistrato a sabbia quarzifera di
diversa granulometria, in grado di trattenere grandi quantità di impurità. I filtri chiarificatori SAND MT sono costituiti da una colonna contenente un letto filtrante multistrato
di tipo permanente; per eliminare la torbidità trattenuta e ripristinare l’efficienza del filtro è sufficiente effettuare periodicamente un contro-lavaggio. A ciò provvede in
automatico la batteria di valvole automatiche installate sul fronte-filtro.
- Nel secondo caso è necessario provvedere alla eliminazione del ferro e del manganese, poiché la loro presenza conferisce all’acqua un colore giallo-rossastro ed un sapore
sgradevole, provoca depositi con graduale occlusione delle tubazioni ed è spesso causa di corrosione negli impianti. L’acqua per uso potabile non deve contenere ferro in
quantità superiore a 0,2 mg/l e manganese in quantità superiore a 0,05 mg/l. I filtri deferrizzatori MARS MT sono costituiti da una colonna contenente un letto filtrante di
biossido di manganese (pirolusite), che agisce da catalizzatore per l’ossidazione del ferro, manganese e idrogeno solforato presenti nell’acqua. Per garantire l’efficienza
della filtrazione è sufficiente effettuare periodicamente un controlavaggio del letto filtrante. A ciò provvede in automatico la batteria di valvole automatiche installate sul
fronte-filtro.
- Nel terzo caso è necessario effettuare una filtrazione mediante l’impiego di filtri decloratori a carboni attivi. I filtri decloratori VENUS MT sono costituiti da una colonna
contenente un letto filtrante di carboni attivi granulari selezionati di origine vegetale, con elevata superficie interna e struttura porosa ottimale per l’adsorbimento di composti
organici presenti in acque per uso civile ed industriale. Per garantire l’efficienza della filtrazione à sufficiente effettuare periodicamente un contro-lavaggio del letto filtrante.
Come per gli altri modelli queste operazioni sono gestite in automatico dalla batteria di valvole automatiche installate sul fronte-filtro.
MODALITÀ DI FUNZIONAMENTO
Il funzionamento dell’apparecchiatura è gestito da un automatismo elettronico computerizzato, a microprocessori, che permette di programmare anche la durata delle
varie fasi della rigenerazione, in modo da adeguare il funzionamento dell’apparecchiatura all’applicazione specifica ed ottimizzare i consumi di acqua per la rigenerazione.
Per tutti i modelli, è possibile avviare manualmente la rigenerazione, in qualsiasi momento ed indipendentemente dalla programmazione; la rigenerazione si completerà
automaticamente (funzionamento semiautomatico). Il gruppo idraulico che controlla la rigenerazione è costituito da 5 valvole a farfalla, a comando pneumatico con attuatore
pneumatico doppio effetto, intercollegate in un collettore montato sul fronte del filtro. Le valvole a farfalla, a loro volta, sono comandate da elettrovalvole pilota a bassa
tensione. Tutti i materiali impiegati sono atossici ed idonei al trattamento di acqua potabile.
La bombola è in acciaio al carbonio con rivestimento interno in resina epossidica idonea per uso alimentare e rivestimento esterno; la bombola è completa di piastra di
distribuzione con diffusori in polipropilene, passi d’uomo, manometri di controllo. Le valvole a farfalla hanno corpo in ghisa, mentre le parti a contatto con acqua sono in acciaio
inox (disco ed alberino) ed in EPDM (manicotto); le masse filtranti sono di tipo approvato per uso alimentare.
Tutti i modelli possono essere forniti con ingressi separati per acqua da filtrare e acqua di controlavaggio.

MODELLI E VERSIONI DISPONIBILI
AUTOMATISMO A TEMPO: è possibile programmare sia la frequenza della rigenerazione, da 1 a 7 giorni, sia l’ora del giorno in cui si desidera avvenga la rigenerazione stessa.
Su richiesta può essere fornito l’automatismo a tempo e per pressione differenziale (la rigenerazione può essere programmata in base al valore di perdita di carico attraverso
il filtro).
Il display del pannello di comando visualizza la fase della rigenerazione, se in corso, con indicazione del tempo trascorso e del tempo limite impostato.
E’ disponibile di serie un contatto pulito per la segnalazione della rigenerazione in corso (ad esempio per comandare una pompa di controlavaggio); è inoltre possibile inibire
l’avvio rigenerazione con un contatto pulito esterno.
