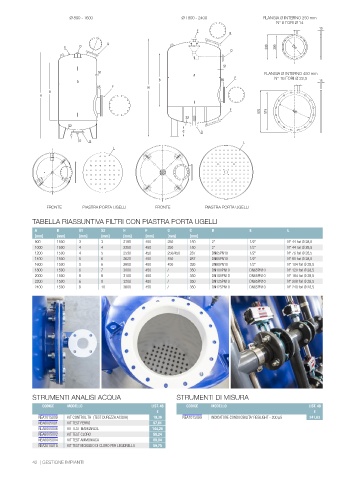

P. 43

Ø 800 - 1600                           Ø 1800 - 2400                FLANGIA Ø INTERNO 250 mm
                                                                                                      N° 8 FORI Ø 14
                                                                                                                     10
                                                                          E
                                                                                      F
                                           G
                            E    D                                                                 330  300  250
                                                                                      D

                                                                                    S1
                                        S1                                                        FLANGIA Ø INTERNO 450 mm
                                                                         A              F
                                A                            B                     85                 N° 16 FORI Ø 22,5  15
                                       85    F           H
                      B
                   H

                                                                                      F
                                                                                                570  515    450
                                                                      S2
                             S2
                                                                     C      D
                              C
                                 D  G                                                      L
                                             L











                      FRONTE      PIASTRA PORTA UGELLI      FRONTE           PIASTRA PORTA UGELLI
                 TABELLA RIASSUNTIVA FILTRI CON PIASTRA PORTA UGELLI

                 A       B       S1      S2     H       F       G       C       D            E            L
                 [mm]    [mm]    [mm]    [mm]   [mm]    [mm]    [mm]    [mm]
                 800     1500    3       3      2180    450     250     150     2”           1/2”         N° 44 fori Ø 28,5
                 1000    1500    4       4      2250    450     250     150     2”           1/2”         N° 44 fori Ø 28,5
                 1200    1500    4       5      2530    450     250/450  287    DN65PN10     1/2”         N° 76 fori Ø 28,5
                 1400    1500    5       6      2620    450     450     287     DN65PN10     1/2”         N° 80 fori Ø 28,5
                 1600    1500    5       6      2800    450     450     395     DN80PN10     1/2”         N° 104 fori Ø 28,5
                 1800    1500    6       7      3000    450     /       350     DN100PN10    DN65PN10     N° 120 fori Ø 28,5
                 2000    1500    6       8      3100    450     /       350     DN100PN10    DN65PN10     N° 164 fori Ø 28,5
                 2200    1500    6       8      3200    450     /       350     DN125PN10    DN65PN10     N° 208 fori Ø 28,5
                 2400    1500    8       10     3600    450     /       350     DN125PN10    DN65PN10     N° 240 fori Ø 28,5






















                 STRUMENTI ANALISI ACQUA                           STRUMENTI DI MISURA
                    CODICE   MODELLO                      LIST. 48     CODICE  MODELLO                            LIST. 48
                                                            €                                                      €
                   NEA1015009  KIT CONTROL TH  (TEST DUREZZA ACQUA)  19,36  NEA1015099  INDICATORE CONDUCIBILITA' RESILIGHT - 200 µS  241,63
                   NEA6005001  KIT TEST FERRO              97,61
                   NEA6005006  KIT TEST MANGANESE          144,26
                   NEA6005002  KIT TEST CLORO              58,24
                   NEA6005004  KIT TEST AMMONIACA          68,04
                   NEA2010015  KIT TEST BIOSSIDO DI CLORO PER LEGIONELLA  59,75

                 42  | GESTIONE IMPIANTI
