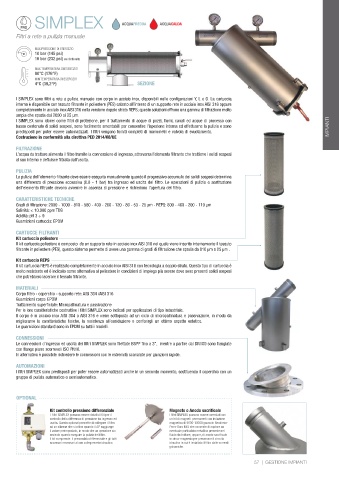

P. 58

SIMPLEX                        ACQUAFREDDA  ACQUACALDA



           Filtri a rete a pulizia manuale

                 MAX PRESSIONE DI ESERCIZIO
                 10 bar (145 psi)
                 16 bar (232 psi) su richiesta
                 MAX TEMPERATURA DI ESERCIZIO
                 80°C (176°F)
                 MIN TEMPERATURA DI ESERCIZIO
                 4°C (39,2°F)                        SEZIONE

           I SIMPLEX sono filtri a rete a pulizia manuale con corpo in acciaio inox, disponibili nelle configurazioni Y, L e O. La cartuccia
           interna è disponibile con tessuto filtrante in poliestere (PES) calzato all’interno di un supporto rete in acciaio inox AISI 316 oppure
           completamente in acciaio inox AISI 316 nella versione doppio strato REPS; queste soluzioni offrono una gamma di filtrazione molto
           ampia che spazia dai 2000 ai 25 μm.
           I SIMPLEX sono idonei come filtri di protezione, per il trattamento di acque di pozzi, fiumi, canali ed acque di processo con
           basso contenuto di solidi sospesi, sono facilmente smontabili per consentire l’ispezione interna ed effettuarne la pulizia e sono   IMPIANTI
           predisposti per poter essere automatizzati. I filtri vengono forniti completi di manometri e valvola di svuotamento.
           Costruzione in conformità alla direttiva PED 2014/68/UE
           FILTRAZIONE
           L’acqua da trattare alimenta il filtro tramite la connessione di ingresso, attraversa l’elemento filtrante che trattiene i solidi sospesi
           al suo interno e defluisce filtrata dall’uscita.
           PULIZIA
           La pulizia dell’elemento filtrante deve essere eseguita manualmente quando il progressivo accumulo dei solidi sospesi determina
           una differenza di pressione eccessiva (0.8 - 1 bar) tra ingresso ed uscita del filtro. Le operazioni di pulizia o sostituzione
           dell’elemento filtrante devono avvenire in assenza di pressione e richiedono l’apertura del filtro.

           CARATTERISTICHE TECNICHE
           Gradi di filtrazione: 2000 - 1000 - 810 - 580 - 400 - 200 - 120 - 80 - 53 - 25 μm - REPS: 800 - 400 - 200 - 110 μm
           Salinità: < 10.000 ppm TDS
           Acidità: pH 3 ÷ 9
           Guarnizioni cartuccia: EPDM

           CARTUCCE FILTRANTI
           Kit cartuccia poliestere
           Il kit cartuccia poliestere è composto  da un supporto rete in acciaio inox AISI 316 nel quale viene inserito internamente il tessuto
           filtrante in poliestere (PES), questo sistema permette di avere una gamma di gradi di filtrazione che spazia da 810 µm a 25 µm .
           Kit cartuccia REPS
           Il kit cartuccia REPS è realizzato completamente in acciaio inox AISI 316 con tecnologia a doppio strato. Questo tipo di cartuccia è
           molto resistente ed è indicato come alternativa al poliestere in condizioni di impiego più severe dove sono presenti solidi sospesi
           che potrebbero lacerare il tessuto filtrante.
           MATERIALI
           Corpo filtro - coperchio - supporto rete: AISI 304 /AISI 316
           Guarnizioni corpo: EPDM
           Trattamento superficiale: Micropallinatura e passivazione
           Per le loro caratteristiche costruttive i filtri SIMPLEX sono indicati per applicazioni di tipo industriale.
           Il corpo è in acciaio inox AISI 304 o AISI 316 e viene sottoposto ad un ciclo di micropallinatura e passivazione, in modo da
           migliorarne le caratteristiche fisiche, la resistenza all’ossidazione e conferirgli un ottimo aspetto estetico.
           Le guarnizioni standard sono in EPDM su tutti i modelli.
           CONNESSIONI
           Le connessioni d’ingresso ed uscita dei filtri SIMPLEX sono filettate BSPP fino a 3”,  mentre a partire dal DN100 sono flangiate
           con flange piane scorrevoli ISO PN16.
           In alternativa è possibile richiedere le connessioni con le estremità scanalate per giunzioni rapide.
           AUTOMAZIONI
           I filtri SIMPLEX sono predisposti per poter essere automatizzati anche in un secondo momento, sostituendo il coperchio con un
           gruppo di pulizia automatico o semiautomatico.


           OPTIONAL

                       Kit controllo pressione differenziale     Magnete o Anodo sacrificale
                       I  filtri SIMPLEX possono essere dotati di Kit per il   I filtri SIMPLEX possono essere corredati con
                       controllo della differenza di pressione tra ingresso ed   un kit di magneti  permanenti con induzione
                       uscita. Questo optional permette di collegare il filtro   magnetica di 9000-10000 gauss in Neodimio-
                       ad un allarme che si attiva quando il ΔP raggiunge   Ferro-Boro N45 che consente di captare un
                       il valore preimpostato, in modo che un operatore sia   eventuale particolato metallico presente nel
                       avvisato quando eseguire la pulizia del filtro.  fluido da trattare, oppure, di anodo sacrificale
                       Il kit comprende: il pressostato differenziale e gli tutti   in zinco-magnesio per preservare il circuito
                       accessori necessari al suo collegamento idraulico.  idraulico in cui è installato il filtro dalle correnti
                                                                 galvaniche.
