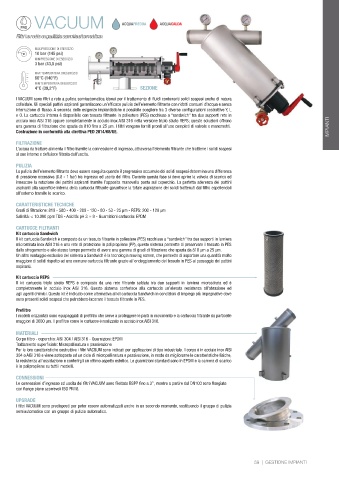

VACUUM                         ACQUAFREDDA  ACQUACALDA



           Filtri a rete a pulizia semiautomatica
           filtri a rete a pulizia semiautomatica
                 MAX PRESSIONE DI ESERCIZIO
                 10 bar (145 psi)
                 MIN PRESSIONE DI ESERCIZIO
                 3 bar (43,5 psi)
                 MAX TEMPERATURA DI ESERCIZIO
                 60°C (140°F)
                 MIN TEMPERATURA DI ESERCIZIO
                 4°C (39,2°F)                         SEZIONE

           I VACUUM sono filtri a rete a pulizia semiautomatica idonei per il trattamento di fluidi contenenti solidi sospesi anche di natura
           colloidale. Gli speciali pattini aspiranti garantiscono un’efficace pulizia dell’elemento filtrante con ridotti consumi d’acqua e senza
           interruzione di flusso. A seconda delle esigenze impiantistiche è possibile scegliere tra 3 diverse configurazioni costruttive Y, L
           e O. La cartuccia interna è disponibile con tessuto filtrante in poliestere (PES) racchiuso a “sandwich” tra due supporti rete in
           acciaio inox AISI 316 oppure completamente in acciaio inox AISI 316 nella versione triplo strato REPS; queste soluzioni offrono
           una gamma di filtrazione che spazia da 810 fino a 25 μm. I filtri vengono forniti pronti all’uso completi di valvole e manometri.  IMPIANTI
           Costruzione in conformità alla direttiva PED 2014/68/UE.
           FILTRAZIONE
           L’acqua da trattare alimenta il filtro tramite la connessione di ingresso, attraversa l’elemento filtrante che trattiene i solidi sospesi
           al suo interno e defluisce filtrata dall’uscita.
           PULIZIA
           La pulizia dell’elemento filtrante deve essere eseguita quando il progressivo accumulo dei solidi sospesi determina una differenza
           di pressione eccessiva (0.8 - 1 bar) tra ingresso ed uscita del filtro. Durante questa fase si deve aprire la valvola di scarico ed
           innescare la rotazione dei pattini aspiranti tramite l’apposita manovella posta sul coperchio. La perfetta aderenza dei pattini
           aspiranti alla superficie interna della cartuccia filtrante garantisce la totale aspirazione dei solidi trattenuti dal filtro espellendoli
           all’esterno tramite lo scarico.

           CARATTERISTICHE TECNICHE
           Gradi di filtrazione: 810 - 580 - 400 - 200 - 120 - 80 - 53 - 25 μm - REPS: 200 - 120 μm
           Salinità: < 10.000 ppm TDS - Acidità: pH 3 ÷ 9 - Guarnizioni cartuccia: EPDM
           CARTUCCE FILTRANTI
           Kit cartuccia Sandwich
           Il kit cartuccia Sandwich è composto da un tessuto filtrante in poliestere (PES) racchiuso a “sandwich” tra due supporti in lamiera
           microstirata inox AISI 316 e una rete di protezione in polipropilene (PP), questo sistema permette di preservare il tessuto in PES
           dallo sfregamento e allo stesso tempo permette di avere una gamma di gradi di filtrazione che spazia da 810 μm a 25 μm.
           Un altro vantaggio esclusivo del sistema a Sandwich è la tecnologia moving screen, che permette di asportare una quantità molto
           maggiore di solidi rispetto ad una comune cartuccia filtrante grazie all’ondeggiamento del tessuto in PES al passaggio dei pattini
           aspiranti.

           Kit cartuccia REPS
           Il  kit  cartuccia  triplo  strato  REPS  è  composto  da  una  rete  filtrante  saldata  tra  due  supporti  in  lamiera  microstirata  ed  è
           completamente in acciaio inox  AISI 316. Questo sistema conferisce alla cartuccia un’elevata resistenza all’abrasione ed
           agli agenti chimici. Questo kit è indicato come alternativa al kit cartuccia Sandwich in condizioni di impiego più impegnative dove
           sono presenti solidi sospesi che potrebbero lacerare il tessuto filtrante in PES.
           Prefiltro
           I modelli orizzontali sono equipaggiati di prefiltro che serve a proteggere le parti in movimento e la cartuccia filtrante da particelle
           maggiori di 3000 μm. Il prefiltro come le cartucce è realizzato in acciaio inox AISI 316.

           MATERIALI
           Corpo filtro - coperchio: AISI 304 / AISI 316 - Guarnizioni: EPDM
           Trattamento superficiale: Micropallinatura e passivazione
           Per le loro caratteristiche costruttive i filtri VACUUM sono indicati per applicazioni di tipo industriale. Il corpo è in acciaio inox AISI
           304 o AISI 316 e viene sottoposto ad un ciclo di micropallinatura e passivazione, in modo da migliorarne le caratteristiche fisiche,
           la resistenza all’ossidazione e conferirgli un ottimo aspetto estetico. Le guarnizioni standard sono in EPDM e la camera di scarico
           è in polipropilene su tutti i modelli.

           CONNESSIONI
           Le connessioni d’ingresso ed uscita dei filtri VACUUM sono filettate BSPP fino a 3”, mentre a partire dal DN100 sono flangiate
           con flange piane scorrevoli ISO PN16.

           UPGRADE
           I filtri VACUUM sono predisposti per poter essere automatizzati anche in un secondo momento, sostituendo il gruppo di pulizia
           semiautomatico con un gruppo di pulizia automatico.
