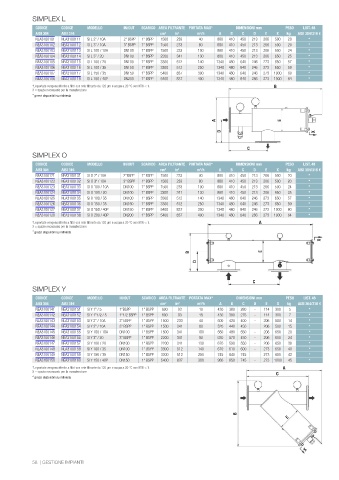

Page 59 - ATLAS FILTRI - CATALISTINO 48
P. 59

SIMPLEX L
                  CODICE   CODICE   MODELLO      IN/OUT  SCARICO AREA FILTRANTE PORTATA MAX*  DIMENSIONI mm  PESO  LIST. 48
                  AISI 304  AISI 316                         cm 2  in 2   m /h    A   B   C   D   E   X   kg  AISI 304/316 €
                                                                           3
                  NEA3100101  NEA3100111  SI L 2” / 10A  2” BSPP  1” BSPP  1500  233  40  880  410  450  213  206  500  20  *
                  NEA3100102  NEA3100112  SI L 3” / 10A  3” BSPP  1” BSPP  1500  233  80  880  410  450  213  206  500  20  *
                  NEA3100103  NEA3100113  SI L 100 / 10A  DN100  1” BSPP  1500  233  100  880  410  450  213  206  500  24  *
                  NEA3100104  NEA3100114  SI L 3” / 20  DN100  1” BSPP  2200  341  130  880  410  450  213  206  650  25  *
                  NEA3100105  NEA3100115  SI L 100 / 20  DN100  1” BSPP  3300  512  140  1340  480  640  246  273  650  57  *
                  NEA3100106  NEA3100116  SI L 100 / 35  DN150  1” BSPP  3300  512  250  1340  480  640  246  273  650  59  *
                  NEA3100107  NEA3100117  SI L 150 / 35  DN150  1” BSPP  5400  837  300  1340  480  640  246  273  1000  60  *
                  NEA3100108  NEA3100118  SI L 150 / 40P  DN200  1” BSPP  5400  837  400  1340  480  640  286  273  1000  64  *
                 *Le portate vengono riferite a filtri con rete filtrante da 120 µm e acqua a 20 °C con NTU < 1.  B
                 X = spazio necessario per la manutenzione
                 * prezzi disponibili su richiesta




                                                                                 A                      E
                                                                                   D                                X

                                                                                            C
                 SIMPLEX O
                  CODICE   CODICE   MODELLO      IN/OUT  SCARICO AREA FILTRANTE PORTATA MAX*  DIMENSIONI mm  PESO  LIST. 48
                  AISI 304  AISI 316                         cm 2  in 2   m /h    A   B   C   D   E   X   kg  AISI 304/316 €
                                                                           3
                  NEA3100121  NEA3100131  SI O 2” / 10A  2”BSPP  1” BSPP  1500  233  40  880  410  450  213  206  500  20  *
                  NEA3100122  NEA3100132  SI O 3” / 10A  3” BSPP  1” BSPP  1500  233  80  880  410  450  213  206  500  20  *
                  NEA3100123  NEA3100133  SI O 100 / 10A  DN100  1” BSPP  1500  233  100  880  410  450  213  206  500  24  *
                  NEA3100124  NEA3100134  SI O 100 / 20  DN100  1” BSPP  2200  341  130  880  410  450  213  206  650  25  *
                  NEA3100125  NEA3100135  SI O 100 / 35  DN100  1” BSPP  3300  512  140  1340  480  640  246  273  650  57  *
                  NEA3100126  NEA3100136  SI O 150 / 35  DN150  1” BSPP  3300  512  250  1340  480  640  246  273  650  59  *
                  NEA3100127  NEA3100137  SI O 150 / 40P  DN150  1” BSPP  5400  837  300  1340  480  640  246  273  1000  60  *
                  NEA3100128  NEA3100138  SI O 200 / 40P  DN200  1” BSPP  5400  837  400  1340  480  640  286  273  1000  64  *
                 *Le portate vengono riferite a filtri con rete filtrante da 120 µm e acqua a 20 °C con NTU < 1.  A
                 X = spazio necessario per la manutenzione
                 * prezzi disponibili su richiesta
                                                                                                                      X

                                                                        B                        E
                                                                          D


                                                                                              C
                 SIMPLEX Y
                  CODICE   CODICE   MODELLO    IN/OUT  SCARICO AREA FILTRANTE PORTATA MAX*  DIMENSIONI mm  PESO  LIST. 48
                  AISI 304  AISI 316                          cm 2  in 2   m /h   A   B   C   D   E   X   kg  AISI 304/316 €
                                                                            3
                  NEA3100141  NEA3100151  SI Y 1” / 5  1”BSPP  1” BSPP  600  93  10  430  380  280  -  114  300  5  *
                  NEA3100142  NEA3100152  SI Y 1”1/2 / 5  1”1/2 BSPP  1” BSPP  600  93  15  430  380  275  -  114  300  7  *
                  NEA3100143  NEA3100153  SI Y 2” / 10A  2” BSPP  1” BSPP  1500  233  40  500  420  400  -  206  500  14  *
                  NEA3100144  NEA3100154  SI Y 3” / 10A  3” BSPP  1” BSPP  1500  341  80  520  440  450  -  206  500  15  *
                  NEA3100145  NEA3100155  SI Y 100 / 10A  DN100  1” BSPP  1500  341  100  560  480  550  -  206  650  20  *
                  NEA3100146  NEA3100156  SI Y 3” / 20  3” BSPP  1” BSPP  2200  341  80  630  570  450  -  206  650  24  *
                  NEA3100147  NEA3100157  SI Y 100 / 20  DN100  1” BSPP  2200  341  130  670  590  550  -  206  650  38  *
                  NEA3100148  NEA3100158  SI Y 100 / 35  DN100  1” BSPP  3300  512  140  670  610  600  -  273  650  40  *
                  NEA3100149  NEA3100159  SI Y 150 / 35  DN150  1” BSPP  3300  512  250  745  640  745  -  273  650  42  *
                  NEA3100150  NEA3100160  SI Y 150 / 40P  DN150  1” BSPP  5400  837  300  960  850  745  -  273  1000  45  *
                 *Le portate vengono riferite a filtri con rete filtrante da 120 µm e acqua a 20 °C con NTU < 1.  A
                 X = spazio necessario per la manutenzione                                            C
                 * prezzi disponibili su richiesta






                                                                                        B
                                                                                                          E





                                                                                                                X
