Page 61 - ATLAS FILTRI - CATALISTINO 48
P. 61

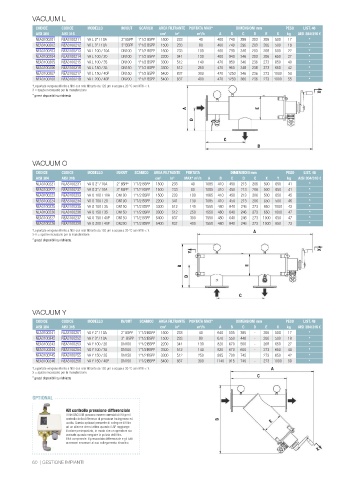

VACUUM L
                  CODICE   CODICE   MODELLO     IN/OUT  SCARICO  AREA FILTRANTE PORTATA MAX*  DIMENSIONI mm  PESO  LIST. 48
                                                                            3
                  AISI 304  AISI 316                         cm 2  in 2   m /h    A   B   C   D   E   X   kg  AISI 304/316 €
                  NEA3100201  NEA3100211  VA L 2” / 10A  2” BSPP  1”1/2 BSPP  1500  233  40  400  740  296  203  206  500  17  *
                  NEA3100202  NEA3100212  VA L 3” / 10A  3” BSPP  1”1/2 BSPP  1500  233  80  400  740  296  203  206  500  18  *
                  NEA3100203  NEA3100213  VA L 100 / 10A  DN100  1”1/2 BSPP  1500  233  100  400  790  346  203  206  500  22  *
                  NEA3100204  NEA3100214  VA L 100 / 20  DN100  1”1/2 BSPP  2200  341  130  400  940  346  203  206  650  27  *
                  NEA3100205  NEA3100215  VA L 100 / 35  DN100  1”1/2 BSPP  3300  512  140  470  950  346  236  273  650  40  *
                  NEA3100206  NEA3100216  VA L 150 / 35  DN150  1”1/2 BSPP  3300  512  250  470  950  346  236  273  650  42  *
                  NEA3100207  NEA3100217  VA L 150 / 40P  DN150  1”1/2 BSPP  5400  837  300  470  1250  346  236  273  1000  50  *
                  NEA3100208  NEA3100218  VA L 200 / 40P  DN200  1”1/2 BSPP  5400  837  400  470  1250  366  236  273  1000  55  *
                 *Le portate vengono riferite a filtri con rete filtrante da 120 µm e acqua a 20 °C con NTU < 1.
                 X = spazio necessario per la manutenzione
                                                                                                                      X
                 * prezzi disponibili su richiesta
                                                                       A                        E
                                                                         D



                                                                                    C
                                                                                                B


                 VACUUM O
                  CODICE   CODICE   MODELLO   IN/OUT  SCARICO  AREA FILTRANTE  PORTATA  DIMENSIONI mm     PESO  LIST. 48
                  AISI 304  AISI 316                        cm 2  in 2  MAX* m /h  A  B  C  D  E  X    Y  kg  AISI 304/316 €
                                                                          3
                  NEA3100221  NEA3100231  VA O 2” / 10A  2” BSPP  1”1/2 BSPP  1500  233  40  1085  410  450  213  206  500  650  41  *
                  NEA3100222  NEA3100232  VA O 3” / 10A  3” BSPP  1”1/2 BSPP  1500  233  80  1085  410  450  213  206  500  650  41  *
                  NEA3100223  NEA3100233  VA O 100 / 10A  DN100  1”1/2 BSPP  1500  233  100  1085  410  450  213  206  500  650  45  *
                  NEA3100224  NEA3100234  VA O 100 / 20  DN100  1”1/2 BSPP  2200  341  130  1085  410  450  213  206  650  500  46  *
                  NEA3100225  NEA3100235  VA O 100 / 35  DN100  1”1/2 BSPP  3300  512  140  1550  480  640  246  273  650  1000  42  *
                  NEA3100226  NEA3100236  VA O 150 / 35  DN150  1”1/2 BSPP  3300  512  250  1550  480  640  246  273  650  1000  47  *
                  NEA3100227  NEA3100237  VA O 150 / 40P  DN150  1”1/2 BSPP  5400  837  300  1550  480  640  246  273  1000  650  47  *
                  NEA3100228  NEA3100238  VA O 200 / 40P  DN200  1”1/2 BSPP  5400  837  400  1550  480  640  246  273  1000  650  72  *
                 *Le portate vengono riferite a filtri con rete filtrante da 120 µm e acqua a 20 °C con NTU < 1.  A
                 X-Y = spazio necessario per la manutenzione
                 * prezzi disponibili su richiesta
                                                                                                                      X
                                                                        Y

                                                                     B                      E
                                                                       D


                                                                                         C

                 VACUUM Y
                  CODICE   CODICE   MODELLO     IN/OUT  SCARICO  AREA FILTRANTE PORTATA MAX*  DIMENSIONI mm  PESO  LIST. 48
                  AISI 304  AISI 316                         cm 2  in 2   m /h    A   B   C   D   E   X   kg  AISI 304/316 €
                                                                            3
                  NEA3100241  NEA3100251  VA Y 2” / 10A  2” BSPP  1”1/2 BSPP  1500  233  40  640  535  395  -  206  500  17  *
                  NEA3100242  NEA3100252  VA Y 3” / 10A  3”  BSPP  1”1/2 BSPP  1500  233  80  670  550  448  -  206  500  18  *
                  NEA3100243  NEA3100253  VA Y 100 / 20  DN100  1”1/2 BSPP  2200  341  130  820  670  550  -  206  650  27  *
                  NEA3100244  NEA3100254  VA Y 100 / 35  DN100  1”1/2 BSPP  3300  512  140  820  670  600  -  273  650  40  *
                  NEA3100245  NEA3100255  VA Y 150 / 35  DN150  1”1/2 BSPP  3300  512  250  895  700  745  -  273  650  42  *
                  NEA3100246  NEA3100256  VA Y 150 / 40P  DN150  1”1/2 BSPP  5400  837  300  1140  915  745  -  273  1000  50  *
                 *Le portate vengono riferite a filtri con rete filtrante da 120 µm e acqua a 20 °C con NTU < 1.  A
                 X = spazio necessario per la manutenzione
                 * prezzi disponibili su richiesta                                              C


                 OPTIONAL

                            Kit controllo pressione differenziale
                            I filtri VACUUM possono essere corredati di Kit per il
                            controllo della differenza di pressione tra ingresso ed   B
                            uscita. Questo optional permette di collegare il filtro                 E
                            ad un allarme che si attiva quando il ΔP raggiunge
                            il valore preimpostato, in modo che un operatore sia
                            avvisato quando eseguire la pulizia del filtro.
                            Il kit comprende: il pressostato differenziale e gli tutti
                            accessori necessari al suo collegamento idraulico.
                                                                                                                     X
