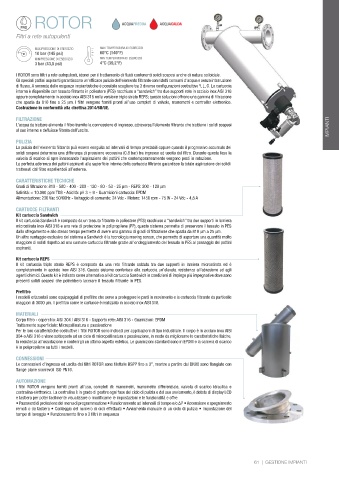

ROTOR                          ACQUAFREDDA  ACQUACALDA



           Filtri a rete autopulenti

                 MAX PRESSIONE DI ESERCIZIO  MAX TEMPERATURA DI ESERCIZIO
                 10 bar (145 psi)       60°C (140°F)
                 MIN PRESSIONE DI ESERCIZIO  MIN TEMPERATURA DI ESERCIZIO
                 3 bar (43,5 psi)       4°C (39,2°F)
           I ROTOR sono filtri a rete autopulenti, idonei per il trattamento di fluidi contenenti solidi sospesi anche di natura colloidale.
           Gli speciali pattini aspiranti garantiscono un’efficace pulizia dell’elemento filtrante con ridotti consumi d’acqua e senza interruzione
           di flusso. A seconda delle esigenze impiantistiche è possibile scegliere tra 3 diverse configurazioni costruttive Y, L, O. La cartuccia
           interna è disponibile con tessuto filtrante in poliestere (PES) racchiuso a “sandwich” tra due supporti rete in acciaio inox AISI 316
           oppure completamente in acciaio inox AISI 316 nella versione triplo strato REPS; queste soluzioni offrono una gamma di filtrazione
           che spazia da 810 fino a 25 μm. I filtri vengono forniti pronti all’uso completi di valvole, manometri e controller elettronico.
           Costruzione in conformità alla direttiva 2014/68/UE.
           FILTRAZIONE
           L’acqua da trattare alimenta il filtro tramite la connessione di ingresso, attraversa l’elemento filtrante che trattiene i solidi sospesi   IMPIANTI
           al suo interno e defluisce filtrata dall’uscita.
           PULIZIA
           La pulizia dell’elemento filtrante può essere eseguita ad intervalli di tempo prestabili oppure quando il progressivo accumulo dei
           solidi sospesi determina una differenza di pressione eccessiva (0.8 bar) tra ingresso ed uscita del filtro. Durante questa fase la
           valvola di scarico si apre innescando l’aspirazione dei pattini che contemporaneamente vengono posti in rotazione.
           La perfetta aderenza dei pattini aspiranti alla superficie interna della cartuccia filtrante garantisce la totale aspirazione dei solidi
           trattenuti dal filtro espellendoli all’esterno.

           CARATTERISTICHE TECNICHE
           Gradi di filtrazione: 810 - 580 - 400 - 200 - 120 - 80 - 53 - 25 μm - REPS: 200 - 120 μm
           Salinità: < 10.000 ppm TDS - Acidità: pH 3 ÷ 9 - Guarnizioni cartuccia: EPDM
           Alimentazione: 230 Vac 50/60Hz - Voltaggio di comando: 24 Vdc - Motore: 1450 rpm - 75 W - 24 Vdc - 4,8 A

           CARTUCCE FILTRANTI
           Kit cartuccia Sandwich
           Il kit cartuccia Sandwich è composto da un tessuto filtrante in poliestere (PES) racchiuso a “sandwich” tra due supporti in lamiera
           microstirata inox AISI 316 e una rete di protezione in polipropilene (PP), questo sistema permette di preservare il tessuto in PES
           dallo sfregamento e allo stesso tempo permette di avere una gamma di gradi di filtrazione che spazia da 810 μm a 25 μm.
           Un altro vantaggio esclusivo del sistema a Sandwich è la tecnologia moving screen, che permette di asportare una quantità molto
           maggiore di solidi rispetto ad una comune cartuccia filtrante grazie all’ondeggiamento del tessuto in PES al passaggio dei pattini
           aspiranti.

           Kit cartuccia REPS
           Il  kit  cartuccia  triplo  strato  REPS  è  composto  da  una  rete  filtrante  saldata  tra  due  supporti  in  lamiera  microstirata  ed  è
           completamente in acciaio inox AISI 316. Questo sistema conferisce alla cartuccia un’elevata resistenza all’abrasione ed agli
           agenti chimici. Questo kit è indicato come alternativa al kit cartuccia Sandwich in condizioni di impiego più impegnative dove sono
           presenti solidi sospesi che potrebbero lacerare il tessuto filtrante in PES.
           Prefiltro
           I modelli orizzontali sono equipaggiati di prefiltro che serve a proteggere le parti in movimento e la cartuccia filtrante da particelle
           maggiori di 3000 μm. Il prefiltro come le cartucce è realizzato in acciaio inox AISI 316.

           MATERIALI
           Corpo filtro - coperchio: AISI 304 / AISI 316 - Supporto rete: AISI 316 - Guarnizioni: EPDM
           Trattamento superficiale: Micropallinatura e passivazione
           Per le loro caratteristiche costruttive i filtri ROTOR sono indicati per applicazioni di tipo industriale. Il corpo è in acciaio inox AISI
           304 o AISI 316 e viene sottoposto ad un ciclo di micropallinatura e passivazione, in modo da migliorarne le caratteristiche fisiche,
           la resistenza all’ossidazione e conferirgli un ottimo aspetto estetico. Le guarnizioni standard sono in EPDM e la camera di scarico
           è in polipropilene su tutti i modelli.
           CONNESSIONI
           Le connessioni d’ingresso ed uscita dei filtri ROTOR sono filettate BSPP fino a 3”, mentre a partire dal DN80 sono flangiate con
           flange piane scorrevoli ISO PN16.

           AUTOMAZIONE
           I filtri ROTOR vengono forniti pronti all’uso, completi di: manometri, manometro differenziale, valvola di scarico idraulica e
           centralina elettronica. La centralina è in grado di gestire ogni fase del ciclo di pulizia e del suo avviamento, è dotata di display LCD
           e tastiera per poter facilmente visualizzare o modificarne le impostazioni e le funzionalità e offre:
           • Password di protezione del menu di programmazione • Funzionamento ad intervalli di tempo e/o ΔP • Accensione e spegnimento
           remoti o da tastiera • Conteggio del numero di cicli effettuati • Avviamento manuale di un ciclo di pulizia • Impostazione del
           tempo di lavaggio • Funzionamento fino a 3 filtri in sequenza
