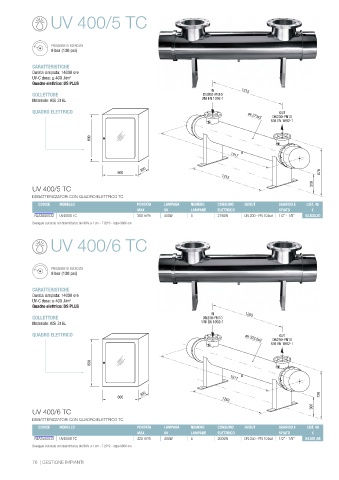

Page 77 - ATLAS FILTRI - CATALISTINO 48
P. 77

UV 400/5 TC





                       PRESSIONE DI ESERCIZIO
                       9 bar (130 psi)

                 CARATTERISTICHE
                 Durata lampada: 14000 ore
                 UV-C dose: ≥ 400 J/m 2
                 Quadro elettrico: DS PLUS
                                                                               IN         1315
                 COLLETTORE                                                  DN200-PN10
                 Materiale: AISI 316L                                       UNI EN 1092-1
                 QUADRO ELETTRICO                                                                      OUT
                                                                                                     DN200-PN10
                                                                                            øe 273x3
                                                                                                    UNI EN 1092-1
                                     800


                                                                                      1917

                                                       300
                                              600                                                                     670
                                                                                   1315
                                                                                                                   300
                 UV 400/5 TC
                 DEBATTERIZZATORI CON QUADRO ELETTRICO TC
                   CODICE  MODELLO                   PORTATA   LAMPADA  NUMERO    CONSUMO  IN/OUT      SCARICO E  LIST. 48
                                                     MAX       UV       LAMPADE   ELETTRICO            SFIATO      €
                                                         3
                 NEA3500032  UV400/5 TC              300 m /h  400W     5         2180W    DN 200 - PN 10 bar  1/2” - 1/8”  43.830,20
                 Dosaggio calcolato con trasmittanza del 99% a 1 cm - T 20°C - dopo 9000 ore

                       UV 400/6 TC





                       PRESSIONE DI ESERCIZIO
                       9 bar (130 psi)

                 CARATTERISTICHE
                 Durata lampada: 14000 ore
                 UV-C dose: ≥ 400 J/m 2
                 Quadro elettrico: DS PLUS
                                                                               IN          1263
                 COLLETTORE                                                 DN250-PN10
                 Materiale: AISI 316L                                       UNI EN 1092-1
                 QUADRO ELETTRICO                                                                      OUT
                                                                                                     DN250-PN10
                                                                                           øe 323.8x3
                                                                                                    UNI EN 1092-1


                                     800

                                                                                      1917

                                                       300                                                            720
                                              600
                                                                                   1263
                                                                                                                   300
                 UV 400/6 TC
                 DEBATTERIZZATORI CON QUADRO ELETTRICO TC
                   CODICE  MODELLO                   PORTATA   LAMPADA  NUMERO    CONSUMO  IN/OUT      SCARICO E  LIST. 48
                                                     MAX       UV       LAMPADE   ELETTRICO            SFIATO      €
                                                         3
                 NEA3500033  UV400/6 TC              420 m /h  400W     6         2600W    DN 250 - PN 10 bar  1/2” - 1/8”  54.501,65
                 Dosaggio calcolato con trasmittanza del 99% a 1 cm - T 20°C - dopo 9000 ore
