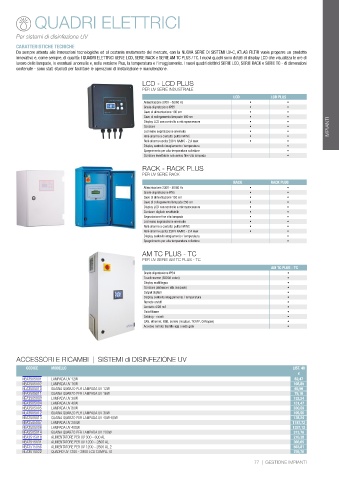

Page 78 - ATLAS FILTRI - CATALISTINO 48
P. 78
QUADRI ELETTRICI
Per sistemi di disinfezione UV
CARATTERISTICHE TECNICHE
Da sempre attenta alle innovazioni tecnologiche ed al costante mutamento del mercato, con la NUOVA SERIE DI SISTEMI UV-C, ATLAS FILTRI vuole proporre un prodotto
innovativo e, come sempre, di qualità: I QUADRI ELETTRICI SERIE LCD, SERIE RACK e SERIE AM TC PLUS / TC. I nuovi quadri sono dotati di display LCD che visualizza le ore di
lavoro delle lampade, le eventuali anomalie e, nella versione Plus, la temperatura e l’irraggiamento. I nuovi quadri elettrici SERIE LCD, SERIE RACK e SERIE TC - di dimensioni
contenute - sono stati studiati per facilitare le operazioni di installazione e manutenzione.
LCD - LCD PLUS
PER UV SERIE INDUSTRIALE
LCD LCD PLUS
Alimentazione 230V - 50/60 Hz • •
Grado di protezione IP55 • •
Cavo di alimentazione 100 cm • •
Cavo di collegamento lampade 100 cm • •
Display LCD con controllo a microprocessore • •
Contaore • • IMPIANTI
Led rosso segnalazione anomalia • •
Relè allarme a contatto pulito NA/NC • •
Relè allarme uscita 230 V NA/NC - 2 A max • •
Display controllo irragiamento / temperatura •
Spegnimento per alta temperatura collettore •
Contaore resettabile con avviso fine vita lampada •
RACK - RACK PLUS
PER UV SERIE RACK
RACK RACK PLUS
Alimentazione 230V - 50/60 Hz • •
Grado di protezione IP55 • •
Cavo di alimentazione 150 cm • •
Cavo di collegamento lampade 250 cm • •
Display LCD con controllo a microprocessore • •
Contaore digitale resettabile • •
Segnalazione fine vita lampada • •
Led rosso segnalazione anomalia • •
Relè allarme a contatto pulito NA/NC • •
Relè allarme uscita 230 V NA/NC - 2 A max • •
Display controllo irragiamento / temperatura •
Spegnimento per alta temperatura collettore •
AM TC PLUS - TC
PER UV SERIE AM TC PLUS - TC
AM TC PLUS - TC
Grado di protezione IP54 •
Touch-screen (65000 colori) •
Display multilingua •
Contaore (sistema e vita lampade) •
Output digitali •
Display controllo irraggiamento / temperatura •
Remote on/off •
Contatto 4/20 mA •
On/off timer •
Datalog - eventi •
CAN, ethernet, USB, seriale (modbus, TCP/IP, CANopen) •
Accesso remoto tramite app o web gate •
ACCESSORI E RICAMBI | SISTEMI di DISINFEZIONE UV
CODICE MODELLO LIST. 48
€
NEA3505001 LAMPADA UV 12W 82,47
NEA3505002 LAMPADA UV 16W 108,85
NEA3505010 GUAINA QUARZO PER LAMPADA UV 12W 65,99
NEA3505011 GUAINA QUARZO PER LAMPADA UV 16W 79,16
NEA3505003 LAMPADA UV 30W 132,24
NEA3505004 LAMPADA UV 40W 151,47
NEA3505005 LAMPADA UV 80W 330,59
NEA3505012 GUAINA QUARZO PER LAMPADA UV 30W 105,56
NEA3505013 GUAINA QUARZO PER LAMPADA UV 40W-80W 138,24
NEA3505007 LAMPADA UV 200W 1187,72
NEA3505006 LAMPADA UV 400W 1297,12
NEA3505014 GUAINA QUARZO PER LAMPADA UV 200W 313,76
NEA3515018 ALIMENTATORE PER UV 300 - 600 AL 216,38
NEA3515031 ALIMENTATORE PER UV 1200 - 2800 AL 366,65
NEA3515056 ALIMENTATORE PER UV 1200 - 2800 AL 2 563,81
NEA3515022 QUADRO UV 1200 - 2800 LCD COMPLETO 759,76
77 | GESTIONE IMPIANTI
