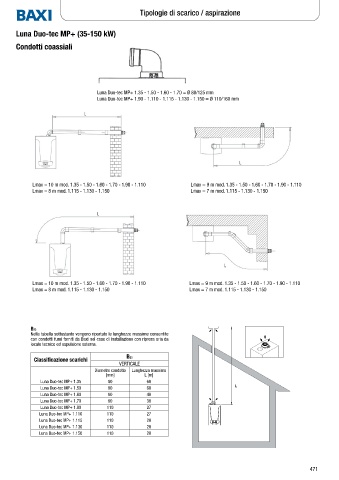

Tipologie di scarico / aspirazione



       Luna Duo-tec MP+ (35-150 kW)

       Condotti coassiali








                                   Luna Duo-tec MP+ 1.35 - 1.50 - 1.60 - 1.70 = Ø 80/125 mm
                                   Luna Duo-tec MP+ 1.90 - 1.110 - 1.115 - 1.130 - 1.150 = Ø 110/160 mm

















            Lmax = 10 m mod. 1.35 - 1.50 - 1.60 - 1.70 - 1.90 - 1.110  Lmax = 9 m mod. 1.35 - 1.50 - 1.60 - 1.70 - 1.90 - 1.110
            Lmax = 8 m mod. 1.115 - 1.130 - 1.150                   Lmax = 7 m mod. 1.115 - 1.130 - 1.150



















            Lmax = 10 m mod. 1.35 - 1.50 - 1.60 - 1.70 - 1.90 - 1.110  Lmax = 9 m mod. 1.35 - 1.50 - 1.60 - 1.70 - 1.90 - 1.110
            Lmax = 8 m mod. 1.115 - 1.130 - 1.150                   Lmax = 7 m mod. 1.115 - 1.130 - 1.150







            B23
            Nella tabella sottostante vengono riportate le lunghezze massime consentite
            con condotti fumi forniti da Baxi nel caso di installazione con ripresa aria da
            locale tecnico ed espulsione esterna.

                                             B23
             Classificazione scarichi
                                           VERTICALE
                                  Diametro condotto  Lunghezza massima
                                      [mm]          L [m]
               Luna Duo-tec MP+ 1.35   80            60
               Luna Duo-tec MP+ 1.50   80            60
               Luna Duo-tec MP+ 1.60   80            40
               Luna Duo-tec MP+ 1.70   80            30
               Luna Duo-tec MP+ 1.90   110           27
               Luna Duo-tec MP+ 1.110  110           27
               Luna Duo-tec MP+ 1.115  110           20
               Luna Duo-tec MP+ 1.130  110           20
               Luna Duo-tec MP+ 1.150  110           20
