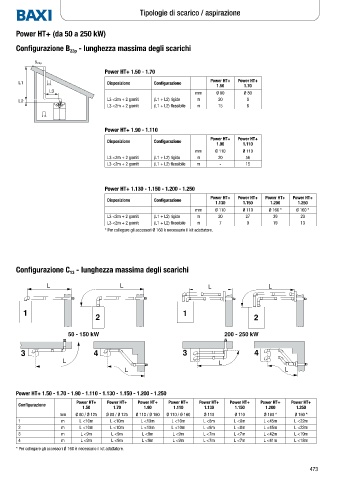

Page 475 - BAXI - LISTINO MARZO 2024

P. 475

Tipologie di scarico / aspirazione

Power HT+ (da 50 a 250 kW)

Conﬁgurazione B - lunghezza massima degli scarichi
23p
% S
Power HT+ 1.50 - 1.70

L1 Disposizione Conﬁgurazione Power HT+ Power HT+
1.50 1.70
L3
mm Ø 80 Ø 80
L2 L3 <2m + 2 gomiti (L1 + L2) rigido m 20 8
L3 <2m + 2 gomiti (L1 + L2) ﬂessibile m 15 6

Power HT+ 1.90 - 1.110
Power HT+ Power HT+
Disposizione Conﬁgurazione
1.90 1.110
mm Ø 110 Ø 110
L3 <2m + 2 gomiti (L1 + L2) rigido m 20 56
L3 <2m + 2 gomiti (L1 + L2) ﬂessibile m - 15

Power HT+ 1.130 - 1.150 - 1.200 - 1.250
Power HT+ Power HT+ Power HT+ Power HT+
Disposizione Conﬁgurazione
1.130 1.150 1.200 1.250
mm Ø 110 Ø 110 Ø 160 * Ø 160 *
L3 <2m + 2 gomiti (L1 + L2) rigido m 20 27 39 23
L3 <2m + 2 gomiti (L1 + L2) ﬂessibile m 7 9 19 13
* Per collegare gli accessori Ø 160 è necessario il kit adattatore.

Conﬁgurazione C - lunghezza massima degli scarichi
13

L L L L

1 1
2 2

50 - 150 kW 200 - 250 kW

3 4 3 4
L L
L L

Power HT+ 1.50 - 1.70 - 1.90 - 1.110 - 1.130 - 1.150 - 1.200 - 1.250
Power HT+ Power HT+ Power HT+ Power HT+ Power HT+ Power HT+ Power HT+ Power HT+
Conﬁgurazione
1.50 1.70 1.90 1.110 1.130 1.150 1.200 1.250
mm Ø 80 / Ø 125 Ø 80 / Ø 125 Ø 110 / Ø 160 Ø 110 / Ø 160 Ø 110 Ø 110 Ø 160 * Ø 160 *
1 m L <10m L <10m L <10m L <10m L <8m L <8m L <45m L <22m
2 m L <10m L <10m L <10m L <10m L <8m L <8m L <45m L <22m
3 m L <9m L <9m L <9m L <9m L <7m L <7m L <42m L <19m
4 m L <9m L <9m L <9m L <9m L <7m L <7m L <41m L <18m
* Per collegare gli accessori Ø 160 è necessario il kit adattatore.
