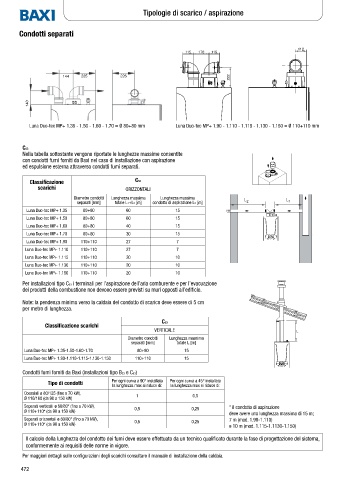

Tipologie di scarico / aspirazione

Condotti separati

112
115 170 115

144 225 226 222

140

Luna Duo-tec MP+ 1.35 - 1.50 - 1.60 - 1.70 = Ø 80+80 mm Luna Duo-tec MP+ 1.90 - 1.110 - 1.115 - 1.130 - 1.150 = Ø 110+110 mm

C53
Nella tabella sottostante vengono riportate le lunghezze massime consentite
con condotti fumi forniti da Baxi nel caso di installazione con aspirazione
ed espulsione esterna attraverso condotti fumi separati.

Classificazione C53
scarichi ORIZZONTALI
Diametro condotti Lunghezza massima Lunghezza massima
separati [mm] totale L1+L2 [m] condotto di aspirazione L2 [m]
Luna Duo-tec MP+ 1.35 80+80 60 15
Luna Duo-tec MP+ 1.50 80+80 60 15
Luna Duo-tec MP+ 1.60 80+80 40 15
Luna Duo-tec MP+ 1.70 80+80 30 15
Luna Duo-tec MP+ 1.90 110+110 27 7
Luna Duo-tec MP+ 1.110 110+110 27 7
Luna Duo-tec MP+ 1.115 110+110 20 10
Luna Duo-tec MP+ 1.130 110+110 20 10
Luna Duo-tec MP+ 1.150 110+110 20 10

Per installazioni tipo C53 i terminali per l’aspirazione dell’aria comburente e per l’evacuazione
dei prodotti della combustione non devono essere previsti su muri opposti all’edificio.

Note: la pendenza minima verso la caldaia del condotto di scarico deve essere di 5 cm
per metro di lunghezza.

C53
Classificazione scarichi
VERTICALE
Diametro condotti Lunghezza massima
separati [mm] totale L [m]
Luna Duo-tec MP+ 1.35-1.50-1.60-1.70 80+80 15
Luna Duo-tec MP+ 1.90-1.110-1.115-1.130-1.150 110+110 15

Condotti fumi forniti da Baxi (installazioni tipo B23 e C53)
Per ogni curva a 90° installata Per ogni curva a 45° installata
Tipo di condotti
la lunghezza max si riduce di: la lunghezza max si riduce di:
Coassiali ø 80/125 (fino a 70 kW), 1 0,5
Ø 110/160 (da 90 a 150 kW)
Separati verticali ø 80/80* (fino a 70 kW), 0,5 0,25 * il condotto di aspirazione
Ø 110+110* (da 90 a 150 kW)
deve avere una lunghezza massima di 15 m;
Separati orizzontali ø 80/80* (fino a 70 kW), 7 m (mod. 1.90-1.110)
Ø 110+110* (da 90 a 150 kW) 0,5 0,25
e 10 m (mod. 1.115-1.1130-1.150)
Il calcolo della lunghezza del condotto dei fumi deve essere effettuato da un tecnico qualificato durante la fase di progettazione del sistema,
conformemente ai requisiti delle norme in vigore.

Per maggiori dettagli sulle configurazioni degli scarichi consultare il manuale di installazione della caldaia.
