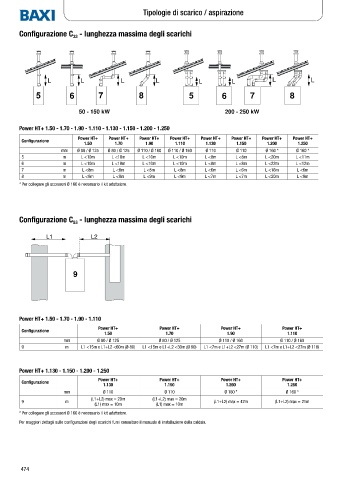

P. 476

Tipologie di scarico / aspirazione



        Configurazione C  - lunghezza massima degli scarichi
                           33







                  L          L             L            L              L          L              L            L

              5          6          7             8                5           6         7             8


                             50 - 150 kW                                        200 - 250 kW


        Power HT+ 1.50 - 1.70 - 1.90 - 1.110 - 1.130 - 1.150 - 1.200 - 1.250
                            Power HT+  Power HT+  Power HT+  Power HT+  Power HT+  Power HT+  Power HT+  Power HT+
         Configurazione
                               1.50      1.70       1.90      1.110      1.130      1.150      1.200      1.250
                       mm   Ø 80 / Ø 125  Ø 80 / Ø 125  Ø 110 / Ø 160  Ø 110 / Ø 160  Ø 110  Ø 110  Ø 160 *  Ø 160 *
         5             m      L <10m    L <10m     L <10m     L <10m     L <8m      L <8m     L <20m     L <11m
         6             m      L <10m    L <10m     L <10m     L <10m     L <8m      L <8m     L <22m     L <12m
         7             m      L <8m      L <8m     L <8m      L <8m      L <6m      L <6m     L <16m     L <6m
         8             m      L <9m      L <9m     L <9m      L <9m      L <7m      L <7m     L <20m     L <9m
        * Per collegare gli accessori Ø 160 è necessario il kit adattatore.






        Configurazione C  - lunghezza massima degli scarichi
                           53
                 L1              L2






                           9








        Power HT+ 1.50 - 1.70 - 1.90 - 1.110

                                    Power HT+            Power HT+             Power HT+            Power HT+
         Configurazione
                                      1.50                 1.70                  1.90                 1.110
                       mm          Ø 80 / Ø 125          Ø 80 / Ø 125         Ø 110 / Ø 160        Ø 110 / Ø 160
         9              m     L1 <15m e L1+L2 <60m (Ø 80)  L1 <15m e L1+L2 <30m (Ø 80)  L1 <7m e L1+L2 <27m (Ø 110)  L1 <7m e L1+L2 <27m (Ø 110)



        Power HT+ 1.130 - 1.150 - 1.200 - 1.250
                                    Power HT+            Power HT+             Power HT+            Power HT+
         Configurazione
                                     1.130                 1.150                1.200                 1.250
                       mm            Ø 110                 Ø 110                Ø 160 *              Ø 160 *
                                 (L1+L2) max = 20m     (L1+L2) max = 20m
         9              m                                                   (L1+L2) max = 42m     (L1+L2) max = 21m
                                  (L1) max = 10m        (L1) max = 10m
        * Per collegare gli accessori Ø 160 è necessario il kit adattatore.
        Per maggiori dettagli sulle configurazioni degli scarichi fumi consultare il manuale di installazione della caldaia.
