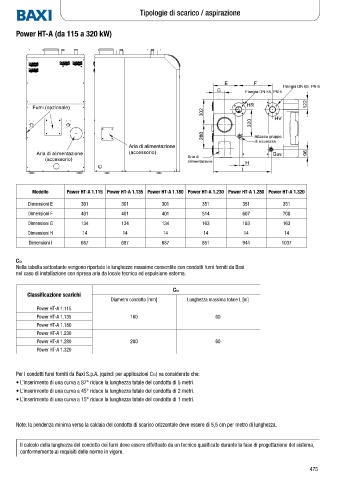

Tipologie di scarico / aspirazione



       Power HT-A (da 115 a 320 kW)

































            Modello     Power HT-A 1.115 Power HT-A 1.135 Power HT-A 1.180 Power HT-A 1.230 Power HT-A 1.280 Power HT-A 1.320
           Dimensioni E      301            301           301           351           351           351
           Dimensioni F      401            401           401           514           607           700
           Dimensioni G      134            134           134           163           163           163

           Dimensioni H       14            14            14            14             14            14
           Dimensioni I      687            687           687           851           944           1037


       C53
       Nella tabella sottostante vengono riportate le lunghezze massime consentite con condotti fumi forniti da Baxi
       nel caso di installazione con ripresa aria da locale tecnico ed espulsione esterna.



                                                              C53
           Classificazione scarichi
                                        Diametro condotto [mm]     Lunghezza massima totale L [m]
              Power HT-A 1.115
              Power HT-A 1.135                 160                           60
              Power HT-A 1.180
              Power HT-A 1.230
              Power HT-A 1.280                 200                           60
              Power HT-A 1.320




       Per i condotti fumi forniti da Baxi S.p.A. (quindi per applicazioni C53) va considerato che:
       • L’inserimento di una curva a 87° riduce la lunghezza totale del condotto di 5 metri.
       • L’inserimento di una curva a 45° riduce la lunghezza totale del condotto di 2 metri.
       • L’inserimento di una curva a 15° riduce la lunghezza totale del condotto di 1 metri.




       Note: la pendenza minima verso la caldaia del condotto di scarico orizzontale deve essere di 5,5 cm per metro di lunghezza.


        Il calcolo della lunghezza del condotto dei fumi deve essere effettuato da un tecnico qualificato durante la fase di progettazione del sistema,
        conformemente ai requisiti delle norme in vigore.
