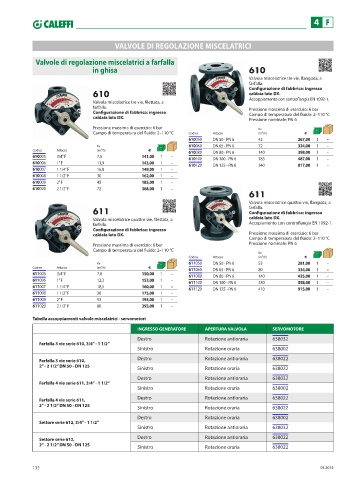

Page 134 - CALEFFI - LISTINO IDROTERMOSANITARIO 2025

4 F

VALVOLE DI REGOLAZIONE MISCELATRICI
V AL V OLE DI REGOL A ZIONE MISCEL A TRICI

Valvole di regolazione miscelatrici a farfalla
in ghisa 610
Valvola miscelatrice tre vie, flangiata, a
farfalla.
Configurazione di fabbrica: ingresso
610 caldaia lato DX.
Valvola miscelatrice tre vie, filettata, a Accoppiamento con controflangia EN 1092-1.
farfalla. Pressione massima di esercizio: 6 bar
Configurazione di fabbrica: ingresso Campo di temperatura del fluido: 2–110 °C
caldaia lato DX. Pressione nominale: PN 6
Pressione massima di esercizio: 6 bar Kv
Campo di temperatura del fluido: 2–110 °C Codice Attacco (m³/h) €
610050 DN 50 - PN 6 45 267,00 1 –
Kv 610060 DN 65 - PN 6 72 324,00 1 –
Codice Attacco (m³/h) € 610080 DN 80 - PN 6 140 398,00 1 –
610005 3/4” F 7,5 141,00 1 – 610100 DN 100 - PN 6 183 487,00 1 –
610006 1” F 11,9 143,00 1 – 610120 DN 125 - PN 6 340 817,00 1 –
610007 1 1/4” F 16,8 149,00 1 –
610008 1 1/2” F 30 162,00 1 –
610009 2” F 45 185,00 1 –
610020 2 1/2” F 72 368,00 1 –
611
Valvola miscelatrice quattro vie, flangiata, a
611 farfalla.
Configurazione di fabbrica: ingresso
Valvola miscelatrice quattro vie, filettata, a caldaia lato DX.
farfalla. Accopiamento con controflangia EN 1092-1.
Configurazione di fabbrica: ingresso
caldaia lato DX. Pressione massima di esercizio: 6 bar
Campo di temperatura del fluido: 2–110 °C
Pressione massima di esercizio: 6 bar Pressione nominale: PN 6
Campo di temperatura del fluido: 2–110 °C
Kv
Codice Attacco (m³/h) €
Kv 611050 DN 50 - PN 6 53 281,00 1 –
Codice Attacco (m³/h) € 611060 DN 65 - PN 6 80 334,00 1 –
611005 3/4” F 7,8 150,00 1 – 611080 DN 80 - PN 6 140 425,00 1 –
611006 1” F 12,3 153,00 1 – 611100 DN 100 - PN 6 230 558,00 1 –
611007 1 1/4” F 18,5 160,00 1 – 611120 DN 125 - PN 6 410 915,00 1 –
611008 1 1/2” F 30 175,00 1 –
611009 2” F 53 193,00 1 –
611020 2 1/2” F 80 393,00 1 –

Tabella accoppiamenti valvole miscelatrici - servomotori
INGRESSO GENERATORE APERTURA VALVOLA SERVOMOTORE
Destro Rotazione antioraria 638032
Farfalla 3 vie serie 610, 3/4” - 1 1/2”
Sinistro Rotazione oraria 638002

Farfalla 3 vie serie 610, Destro Rotazione antioraria 638022
2” - 2 1/2” DN 50 - DN 125
Sinistro Rotazione oraria 638022
Destro Rotazione antioraria 638032
Farfalla 4 vie serie 611, 3/4” - 1 1/2”
Sinistro Rotazione oraria 638002

Farfalla 4 vie serie 611, Destro Rotazione antioraria 638022
2” - 2 1/2” DN 50 - DN 125
Sinistro Rotazione oraria 638022
Destro Rotazione oraria 638002
Settore serie 612, 3/4” - 1 1/2”
Sinistro Rotazione antioraria 638032
Settore serie 612, Destro Rotazione antioraria 638022
2” - 2 1/2” DN 50 - DN 125 Sinistro Rotazione oraria 638022
