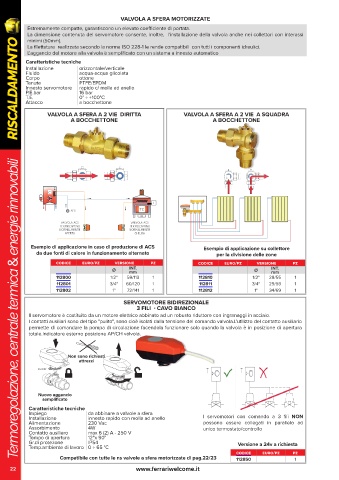

Page 22 - FERRARI - RISCALDAMENTO

VALVOLA A SFERA MOTORIZZATE
Estremamente compatte, garantiscono un elevato coefficiente di portata.
La dimensione contenuta del servomotore consente, inoltre, l'installazione della valvola anche nei collettori con interassi
RISCALDAMENTO
minimi (50mm).
La filettatura realizzata secondo la norma ISO 228-1 le rende compatibili con tutti i componenti idraulici.
L'aggancio del motore alla valvola è semplificato con un sistema a innesto automatico
Caratteristiche tecniche
Installazione orizzontale/verticale
Fluido acqua-acqua glicolata
Corpo ottone
Tenute PTFE/EPDM
Innesto servomotore rapido c/ molla ad anello
P.E.bar 16 bar
T.E. 0° ÷ +100°C
Attacco a bocchettone
VALVOLA A SFERA A 2 VIE DIRITTA VALVOLA A SFERA A 2 VIE A SQUADRA
A BOCCHETTONE A BOCCHETTONE

ermoregolazione, centrale termica & energie rinnovabili
ermoregolazione, centrale termica & energie rinnovabili

Esempio di applicazione in caso di produzione di ACS Esempio di applicazione su collettore
da due fonti di calore in funzionamento alternato per la divisione delle zone
codice euro/pz versione pz codice euro/pz versione pz
Ø INT. Ø INT.
mm
mm
112800 1/2" 59/113 1 112810 1/2" 28/55 1
112801 3/4" 60/120 1 112811 3/4" 29/59 1
112802 1" 72/141 1 112812 1" 34/69 1
SERVOMOTORE BIDIREZIONALE
3 FILI - CAVO BIANCO
Il servomotore è costituito da un motore elettrico abbinato ad un robusto riduttore con ingranaggi in acciaio.
I contatti ausiliari sono del tipo "pulito", sono cioè isolati dalla tensione del comando valvola.L'utilizzo del contatto ausiliario
permette di comandare la pompa di circolazione facendola funzionare solo quando la valvola è in posizione di apertura
totale.Indicatore esterno posizione AP/CH valvola.

Non sono richiesti
attrezzi

Nuovo aggancio
semplificato
Caratteristiche tecniche
Impiego da abbinare a valvole a sfera
Installazione innesto rapido con molla ad anello I servomotori con comando a 3 fili NON
Alimentazione 230 Vac possono essere collegati in parallelo ad
Assorbimento 4W unico termostato/controllo
Contatto ausiliaro max 6 (2) A - 250 V
Tempo di apertura 12"x 90°
Gr.di protezone IP54 Versione a 24v a richiesta
Temp.ambiente di lavoro 0 ÷ 65 °C
T T Compatibile con tutte le ns valvole a sfera motorizzate di pag.22/23 codice euro/pz pz
1
112850
