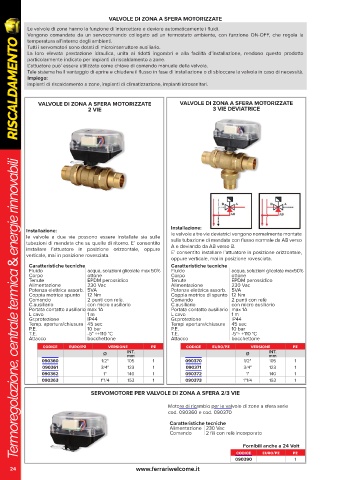

Page 24 - FERRARI - RISCALDAMENTO

VALVOLE DI ZONA A SFERA MOTORIZZATE

Le valvole di zona hanno la funzione di intercettare e deviare automaticamente i fluidi.
Vengono comandate da un servocomando collegato ad un termostato ambiente, con funzione ON-OFF, che regola la
temperatura all’interno degli ambienti.
RISCALDAMENTO
Tutti i servomotori sono dotati di microinterruttore ausiliario.
La loro elevata prestazione idraulica, unita ai ridotti ingombri e alla facilità d’installazione, rendono questo prodotto
particolarmente indicato per impianti di riscaldamento a zone.
L’attuatore può’ essere utilizzato come chiave di comando manuale della valvola.
Tale sistema ha il vantaggio di aprire e chiudere il flusso in fase di installazione o di sbloccare la valvola in caso di necessità.
Impiego:
impianti di riscaldamento a zone, impianti di climatizzazione, impianti idrosanitari.

VALVOLE DI ZONA A SFERA MOTORIZZATE VALVOLE DI ZONA A SFERA MOTORIZZATE
2 VIE 3 VIE DEVIATRICE

ermoregolazione, centrale termica & energie rinnovabili
ermoregolazione, centrale termica & energie rinnovabili

Installazione:
Installazione: le valvole a tre vie deviatrici vengono normalmente montate
le valvole a due vie possono essere installate sia sulle
tubazioni di mandata che su quelle di ritorno. E’ consentito sulla tubazione di mandata con flusso normale da AB verso
installare l’attuatore in posizione orizzontale, oppure A e deviando da AB verso B.
verticale, mai in posizione rovesciata. E’ consentito installare l’attuatore in posizione orizzontale,
oppure verticale, mai in posizione rovesciata.
Caratteristiche tecniche Caratteristiche tecniche
Fluido acqua, soluzioni glicolate max 50% Fluido acqua, soluzioni glicolate max50%
Corpo ottone Corpo ottone
Tenute EPDM perossidico Tenute EPDM perossidico
Alimentazione 230 Vac Alimentazione 230 Vac
Potenza elettrica assorb. 5VA Potenza elettrica assorb. 5VA
Coppia motrice spunto 12 Nm Coppia motrice di spunto 12 Nm
Comando 2 punti con relè. Comando 2 punti con relè
C.ausiliario con micro ausiliario C.ausiliario con micro ausiliario
Portata contatto ausiliario max 1A Portata contatto ausiliario max 1A
L cavo 1 m L cavo 1 m
Gr.protezione IP44 Gr.protezione IP44
Temp. apertura/chiusura 45 sec Tempi apertura/chiusura 45 sec
P.E. 10 bar P.E. 10 bar
T.E. -5° ÷+110 °C T.E. -5°÷ +110 °C
Attacco bocchettone Attacco bocchettone
codice euro/pz versione pz codice euro/pz versione pz
Ø INT. Ø INT.
mm
mm
090360 1/2" 105 1 090370 1/2" 105 1
090361 3/4" 123 1 090371 3/4" 123 1
090362 1" 140 1 090372 1" 140 1
090363 1"1/4 153 1 090373 1"1/4 153 1
SERVOMOTORE PER VALVOLE DI ZONA A SFERA 2/3 VIE

Motore di ricambio per le valvole di zone a sfera serie
cod. 090360 e cod. 090370
Caratteristiche tecniche
Alimentazione 230 Vac
Comando 2 fili con relè incorporato

Fornibili anche a 24 Volt
codice
T T 090390 euro/pz pz
1
