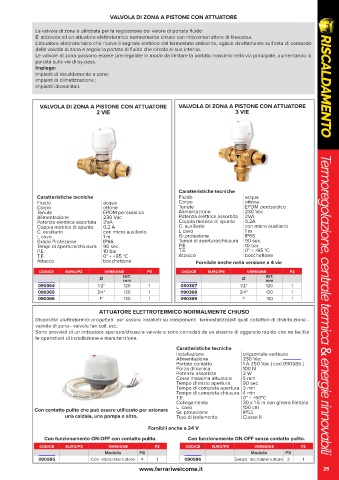

Page 25 - FERRARI - RISCALDAMENTO

VALVOLA DI ZONA A PISTONE CON ATTUATORE

La valvola di zona è utilizzata per la regolazione del valore di portata fluido
E' abbinata ad un attuatore elettrotermico normalmente chiuso con microinterruttore di finecorsa.
L’attuatore elettrotermico che riceve il segnale elettrico dal termostato ambiente, agisce direttamente sull’asta di comando
della valvola di zona e regola la portata di fluido che circola al suo interno.
Le valvole di zona possono essere pre-regolate in modo da limitare la portata massima nella via principale, aumentando la
portata sulla via di by-pass.
Impiego:
impianti di riscaldamento a zone;
impianti di climatizzazione ;
impianti idrosanitari. RISCALDAMENTO

VALVOLA DI ZONA A PISTONE CON ATTUATORE VALVOLA DI ZONA A PISTONE CON ATTUATORE
2 VIE 3 VIE

T

Caratteristiche tecniche T
Caratteristiche tecniche Fluido acqua
Fluido acqua Corpo ottone
Corpo ottone Tenute EPDM perossidico
Tenute EPDM perossidico Alimentazione 230 Vac
Alimentazione 230 Vac Potenza elettrica assorbita 2VA
Potenza elettrica assorbita 2VA Coppia motrice di spunto 0,2A
Coppia motrice di spunto 0,2 A C. ausiliario con micro ausiliario
C. ausiliario con micro ausiliario L cavo 1 m
L cavo 1 m Gr.protezione IP66
Grado Protezione IP66 Tempi di apertura/chiusura 90 sec.
Tempi di apertura/chiusura 90 sec. P.E. 10 bar
P.E. 10 bar T.E. 0° ÷ +95 °C
T.E. 0° ÷ +95 °C Attacco bocchettone
Attacco bocchettone Fornibile anche nella versione a 4 vie

codice euro/pz versione pz codice euro/pz versione pz
Ø INT. Ø INT.
mm
mm
090364 1/2" 120 1 090367 1/2" 120 1
090365 3/4" 120 1 090368 3/4" 120 1
090366 1" 130 1 090369 1" 130 1
ATTUATORE ELETTROTERMICO NORMALMENTE CHIUSO ermoregolazione, centrale termica & energie rinnovabili
Dispositivi elettrotermici progettati per essere installati su componenti termostatizzabili quali collettori di distribuzione -
valvole di zona - valvole fan coil. ecc.
Sono provvisti di un indicatore apertura/chiusura valvola e sono corredati da un sistema di aggancio rapido che ne facilita
le operazioni di installazione e manutenzione.

Caratteristiche tecniche
Installazione orizzontale-verticale
Alimentazione 230 Vac
Portata contatto 1 A 250 Vac ( cod.090585 )
Forza dinamica 100 N
Potenza assorbita 2 W
Corsa massima attuatore 5 mm
Tempo di inizio apertura 90 sec
Tempo di completa apertura 3 min
Tempo di completa chiusura 4 min
T.E. 0° ÷ +50°C
Collegamento 30 x 1.5 m con ghiera filettata
Con contatto pulito che può essere utilizzato per azionare L cavo 100 cm
Gr. protezione
IP53
una caldaia, una pompa o altro. Tipo di isolamento Classe II
Fornibili anche a 24 V
Con funzionamento ON-OFF con contatto pulito. Con funzionamento ON-OFF senza contatto pulito.
codice euro/pz versione pz codice euro/pz versione pz
Modello Fili Modello Fili
ermoregolazione, centrale termica & energie rinnovabili
090585 Con microinterruttore 4 1 090586 Senza microinterruttore 2 1
www.ferrariwelcome.it 25
