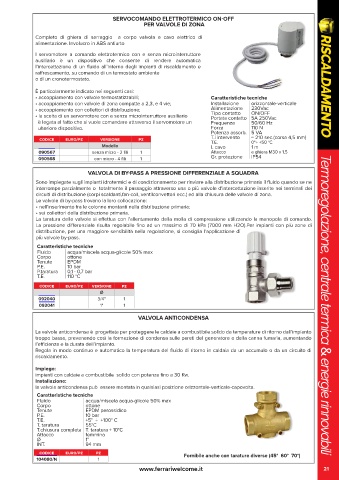

Page 21 - FERRARI - RISCALDAMENTO

SERVOCOMANDO ELETTROTERMICO ON-OFF
PER VALVOLE DI ZONA

Completo di ghiera di serraggio a corpo valvola e cavo elettrico di
alimentazione. Involucro in ABS antiurto
l servomotore a comando elettrotermico con e senza microinterruttore
ausiliario è un dispositivo che consente di rendere automatica
l’intercettazione di un fluido all’interno degli impianti di riscaldamento e
raffrescamento, su comando di un termostato ambiente
o di un cronotermostato.
RISCALDAMENTO
È particolarmente indicato nei seguenti casi:
• accoppiamento con valvole termostatizzabili; Caratteristiche tecniche
• accoppiamento con valvole di zona compatte a 2,3, e 4 vie; Installazione orizzontale-verticale
• accoppiamento con collettori di distribuzione; Alimentazione 230Vac
• la scelta di un servomotore con e senza microinterruttore ausiliario Tipo contatto ON/OFF
Portata contatto 5A 250Vac
è legata al fatto che si vuole comandare attraverso il servomotore un Frequenza 50/60 Hz
ulteriore dispositivo. Forza 110 N
Potenza assorb. 5 VA
codice euro/pz versione pz T.i intervento ~ 210 sec.(corsa 4,5 mm)
0*÷ +50 °C
T.E.
Modello L cavo 1 m
090567 senza micro - 2 fili 1 Attacco a ghiera M30 x 1,5
090568 con micro - 4 fili 1 Gr. protezione IP54 T
T
VALVOLA DI BY-PASS A PRESSIONE DIFFERENZIALE A SQUADRA
Sono impiegate sugli impianti idrotermici e di condizionamento per rinviare alla distribuzione primaria il fluido quando se ne
interrompe parzialmente o totalmente il passaggio attraverso una o più valvole d'intercettazione inserite nei terminali dei
circuiti di distribuzione (corpi scaldanti,fan-coil, ventilconvettori ecc.) ed alla chiusura delle valvole di zona.
Le valvole di by-pass trovano la loro collocazione:
• nell'inserimento fra le colonne montanti nella distribuzione primaria;
• sui collettori della distribuzione primaria.
La taratura delle valvole si effettua con l'allentamento della molla di compressione utilizzando la manopola di comando.
La pressione differenziale risulta regolabile fino ad un massimo di 70 kPa (7000 mm H2O).Per impianti con più zone di
distribuzione, per una maggiore sensibilità nella regolazione, si consiglia l'applicazione di
più valvole by-pass.
Caratteristiche tecniche
Fluido acqua/miscela acqua-glicole 50% max
Corpo ottone
Tenute EPDM
P.E. 10 bar
P.taratura 0,1 - 0,7 bar
T.E. 110 °C
codice euro/pz versione pz
Ø
092040 3/4" 1
092041 1" 1 ermoregolazione, centrale termica & energie rinnovabili

VALVOLA ANTICONDENSA

La valvola anticondensa è progettata per proteggere le caldaie a combustibile solido da temperature di ritorno dall’impianto
troppo basse, prevenendo così la formazione di condensa sulle pareti del generatore e della canna fumaria, aumentando
l’efficienza e la durata dell’impianto.
Regola in modo continuo e automatico la temperatura del fluido di ritorno in caldaia da un accumulo o da un circuito di
riscaldamento.

Impiego:
impianti con caldaie a combustibile solido con potenza fino a 30 Kw.
Installazione:
la valvola anticondensa può essere montata in qualsiasi posizione orizzontale-verticale-capovolta.
Caratteristiche tecniche
Fluido acqua/miscela acqua-glicole 50% max
Corpo ottone
Tenute EPDM perossidico
P.E. 10 bar
T.E. +5° ÷ +100° C
T. taratura 55°C
T.chiusura completa T. taratura + 10°C
Attacco femmina
Ø 1"
INT. 94 mm
codice euro/pz pz Fornibile anche con tarature diverse (45° 60° 70°)
ermoregolazione, centrale termica & energie rinnovabili
104080/N 1
www.ferrariwelcome.it 21
