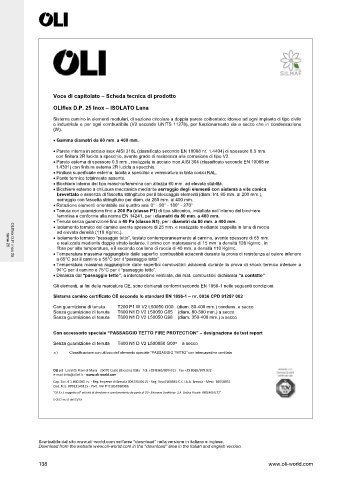

Voce di capitolato – Scheda tecnica di prodotto

OLIflex D.P. 25 Inox – ISOLATO Lana
Sistema camino in elementi modulari, di sezione circolare a doppia parete coibentato; idoneo ad ogni impianto di tipo civile
o industriale e per ogni combustibile (V2 secondo UNITS 11278), per funzionamento sia a secco che in condensazione
(W).
 Gamma diametri da 80 mm. a 400 mm.
 Parete interna in acciaio inox AISI 316L (classificato secondo EN 10088 nr. 1.4404) di spessore 0.5 mm.
con finitura 2R lucida a specchio, avente grado di resistenza alla corrosione di tipo V2.
 Parete esterna di spessore 0.5 mm., realizzata in acciaio inox AISI 304 (classificato secondo EN 10088 nr
1.4301) con finitura esterna 2R lucida a specchio.
 Finitura superficiale esterna, lucida a specchio o verniciatura in tinta codici RAL.
 Ponte termico totalmente assente.
 Bicchiere interno del tipo maschio/femmina con altezza 60 mm. ad elevata stablità.
 Bicchiere esterno a chiusura meccanica mediante serraggio degli elementi con sistema a vite conica
brevettato e assenza di fascetta stringitubo per il bloccaggio elementi (diam. Int. 80 mm. al 200 mm.),
serraggio con fascetta stringitubo per diam. da 250 mm. al 400 mm.
 Rotazione elementi orientabile sui quattro assi 0° - 90° - 180° - 270°
 Tenuta con guarnizione fino a 200 Pa (classe P1) di tipo siliconico, installata nell’interno del bicchiere
femmina e conforme alla norma EN 14241, per i diametri da 80 mm. a 400 mm.
 Tenuta senza guarnizione fino a 40 Pa (classe N1), per i diametri da 80 mm. a 400 mm.
 Isolamento termico del camino avente spessore di 25 mm. e realizzato mediante coppella in lana di roccia
ad elevata densità (110 Kg/mc.).
 Isolamento termico “passaggio tetto”, testato contemporaneamente al camino, avente spessore di 65 mm.
e realizzato mediante doppio strato isolante, il primo con materassino di 15 mm. a densità 128 Kg/mc., in
fibra per alte temperature, e il secondo con lana di roccia di 40 mm. a densità 110 Kg/mc.
rame 25
 Temperatura massima raggiungibile dalle superfici combustibili adiacenti durante la prova di resistenza al calore inferiore
a 65°C per il camino e 56°C per il “passaggio tetto”.
OLI ex D.P. inox 25
 Temperatura massima raggiungibile dalle superfici combustibili adiacenti durante la prova di shock termico inferiore a
94°C per il camino e 75°C per il “passaggio tetto”.
 Distanza dal “passaggio tetto”, a intercapedine ventilata, dei mat. combustibili dichiarata “a contatto”
Gli elementi, ai fini della marcatura CE, sono dichiarati conformi secondo EN 1856-1 nelle seguenti condizioni:
Sistema camino certificato CE secondo lo standard EN 1856-1 – nr. 0036 CPD 91287 002

Con guarnizione di tenuta T200 P1 W V2 L50050 O00 (diam. 80-400 mm.) condens. e secco
Senza guarnizione di tenuta T600 N1 D V2 L50050 G65 (diam. 80-300 mm.) a secco
Senza guarnizione di tenuta T600 N1 D V2 L50050 G98 (diam. 350-400 mm.) a secco

Con accessorio speciale “PASSAGGIO TETTO FIRE PROTECTION” – designazione da test report

Senza guarnizione di tenuta T600 N1 D V2 L500050 G00 a a secco
Classificazione con utilizzo dell’elemento speciale “PASSAGGIO TETTO” con intercapedine ventilata

OLI srl - Località Piani di Mura - 25070 Casto (Brescia) Italia - Tel. +39 0365/890.611 - Fax +39 0365/879.922
e-mail: info@olisrl.it - www.oli-world.com
Cap. Soc. € 1.000.000 i.v. - Reg. Imprese di Brescia 00923140115 - Reg. Rea 0360945 C.C.I.A.A. Brescia - Mecc. BS058831
Cod. Fisc. 00923140115 - Part. IVA IT 01853380986
"Oli S.r.l. soggetta all' attività di direzione e coordinamento da parte di Oli - Sistemas Sanitários S.A. Codice Fiscale 96014610172"
S-05/7 rev.8 del 03/18

Scaricabile dal sito www.oli-world.com nell’area “download” nella versione in italiano e inglese.
Download from the website www.oli-world.com in the “download” area in the Italian and english version.
