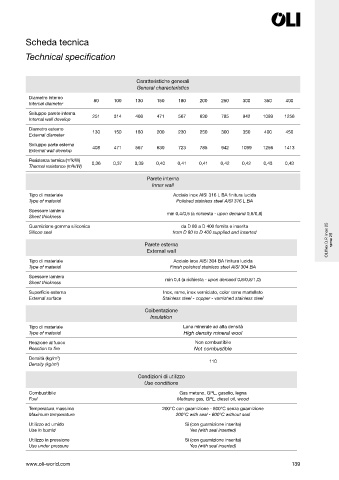

Scheda tecnica

Technical specification

Caratteristiche generali
General characteristics

Diametro interno
Internal diameter 80 100 130 150 180 200 250 300 350 400
Sviluppo parete interna 251 314 408 471 567 630 785 942 1099 1256
Internal wall develop
Diametro esterno
External diameter 130 150 180 200 230 250 300 350 400 450
Sviluppo parte esterna 408 471 567 630 723 785 942 1099 1256 1413
External wall develop
Resistenza termica (m k/W) 0,36 0,37 0,39 0,40 0,41 0,41 0,42 0,42 0,43 0,43
2
Thermal resistance (m²k/W)
Parete interna
Inner wall
Tipo di materiale Acciaio inox AISI 316 L BA nitura lucida
Type of material Polished stainless steel AISI 316 L BA

Spessore lamiera min 0,4/0,5 (a richiesta - upon demand 0,6/0,8)
Sheet thickness
Guarnizione gomma siliconica da D 80 a D 400 fornita e inserita
Silicon seal from D 80 to D 400 supplied and inserted

Parete esterna OLI ex D.P. inox 25 rame 25
External wall

Tipo di materiale Acciaio inox AISI 304 BA nitura lucida
Type of material Finish polished stainless steel AISI 304 BA
Spessore lamiera min 0,4 (a richiesta - upon demand 0,6/0,8/1,0)
Sheet thickness

Super cie esterna Inox, rame, inox verniciato, color rame martellato
External surface Stainless steel - copper - varnished stainless steel
Coibentazione
Insulation
Tipo di materiale Lana minerale ad alta densità
Type of material High density mineral wool
Reazione al fuoco Non combustibile
Reaction to fire Not combustible
Densità (kg/m ) 3
Density (kg/m ) 3 110

Condizioni di utilizzo
Use conditions

Combustibile Gas metano, GPL, gasolio, legna
Fuel Methane gas, GPL, diesel oil, wood
Temperatura massima 200°C con guarnizione - 600°C senza guarnizione
Maximum temperature 200°C with seal - 600°C without seal
Utilizzo ad umido Si (con guarnizione inserita)
Use in humid Yes (with seal inserted)
Utilizzo in pressione Si (con guarnizione inserita)
Use under pressure Yes (with seal inserted)
