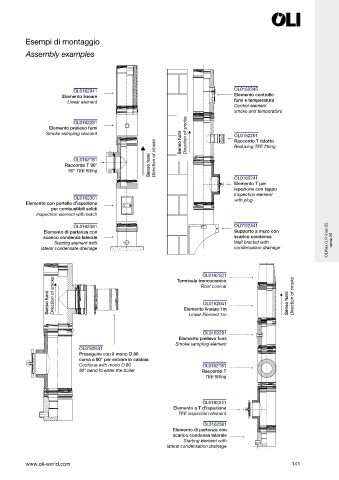

Esempi di montaggio
Assembly examples
OL0162041 OL0162345
Elemento lineare Elemento controllo
Linear element fumi e temperatura
Control element
smoke and temperature
OL0162281
Elemento prelievo fumi
Smoke sampling element Senso fumi Direction of smoke OL0162201
Raccordo T ridotto
Reducing TEE fitting
OL0162181 Direction of smoke
Raccordo T 90° Senso fumi
90° TEE fitting
OL0162241
Elemento T per
ispezione con tappo
Inspection element
OL0162301 with plug
Elemento con portello d’ispezione
per combustibili solidi
Inspection element with hatch
OL0162381 OL0162441
Elemento di partenza con Supporto a muro con
scarico condensa laterale scarico condensa
Starting element with Wall bracket with OLI ex D.P. inox 25 rame 25
lateral condensate dreinage condensation drainage
OL0162501
Terminale troncoconico
Roof conical
Senso fumi Direction of smoke Elemento lineare 1m Senso fumi Direction of smoke
OL0162041
Linear Element 1m
OL0162281
Elemento prelievo fumi
Smoke sampling element
OL0162541
Proseguire con il mono D 80
curva a 90° per entrare in caldaia
Continue with mono D 80 OL0162181
90° bend to enter the boiler Raccordo T
TEE fitting
OL0162241
Elemento a T d’ispezione
TEE inspection element
OL0162381
Elemento di partenza con
scarico condensa laterale
Starting element with
lateral condensation drainage
