OLI ex PPs




          TOTAL ex                                          TOTALflex

          OLI ex PPs TOTAL ex,  è il  sistema di scarico  fumi in   OLIflex PPs TOTALflex, is the flue system in plastic polymer
          polimero plastico tutto  essibile senza soluzione di   that is completely flexible without solution of continuity.
          continuità. Il sistema prevede un solo e unico manicotto di   The system includes a single and unique connection
          giunzione con il quale è possibile gestire tre combinazioni   sleeve with which it is possible to manage three different
          diverse, rigido/ ex -  ex/ ex -  ex/rigido.       combinations, rigid/flex - flex/flex - flex/rigid.
          Il sistema TOTAL ex è idoneo all’evacuazione dei prodotti   The TOTALflex system is suitable for evacuating the
          della combustione di caldaie a condensazione e dei vapori   combustion products of condensing boilers and kitchen
          di cucina. Va collocato sempre in un cavedio/asola tecnica   vapours. It must always be placed in a technical cavity/
          o all’interno della centrale termica.             technical loop or inside the thermal power plant.

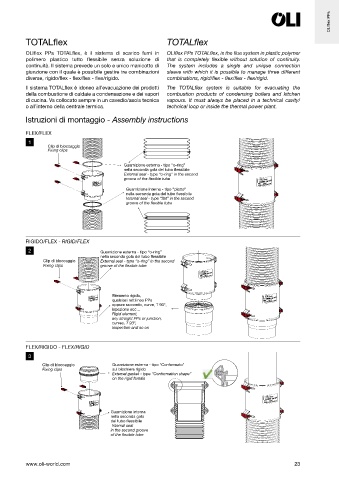

          Istruzioni di montaggio - Assembly instructions

          FLEX/FLEX
           1
                  Clip di bloccaggio
                  Fixing clips

                                             Guarnizione esterna - tipo “o-ring”
                                             nella seconda gola del tubo  essibile
                                             External seal - type “o-ring” in the second
                                             groove of the flexible tube
                                             Guarnizione interna - tipo “piatto”
                                             nella seconda gola del tubo  essibile
                                             Internal seal - type “flat” in the second
                                             groove of the flexible tube






          RIGIDO/FLEX - RIGID/FLEX
           2                        Guarnizione esterna - tipo “o-ring”
                                    nella seconda gola del tubo  essibile
                Clip di bloccaggio  External seal - type “o-ring” in the second
                Fixing clips        groove of the flexible tube




                                        Elemento rigido,
                                        qualsiasi rettilineo PPs
                                        oppure raccordo, curve, T 93°,
                                        ispezione ecc…
                                        Rigid element,
                                        any straight PPs or junction,
                                        curves, T 93°,
                                        inspection and so on


          FLEX/RIGIDO - FLEX/RIGID
           3

                Clip di bloccaggio      Guarnizione esterna - tipo “Conformato”
                Fixing clips            sul bicchiere rigido
                                        External gasket - type “Conformation shape”
                                        on the rigid female





                                        Guarnizione interna
                                        nella seconda gola
                                        del tubo  essibile
                                         Internal seal
                                        in the second groove
                                        of the flexible tube
