Page 82 - OLI - OLIFLEX

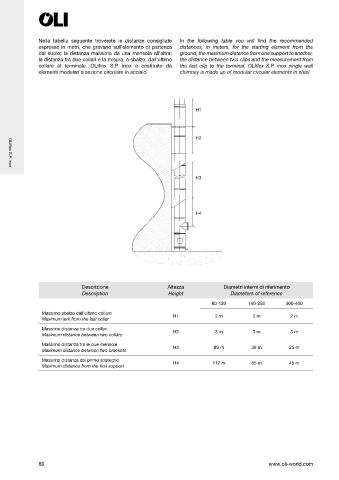

Nella tabella seguente troverete le distanze consigliate In the following table you will find the recommended
espresse in metri, che gravano sull’elemento di partenza distances, in meters, for the starting element from the
dal suolo; la distanza massima da una mensola all’altra; ground, the maximum distance from one support to another,
la distanza tra due collari e la misura, a sbalzo, dall’ultimo the distance between two clips and the measurement from
collare al terminale. OLI ex S.P. inox è costituito da the last clip to the terminal. OLIflex S.P. inox single wall
elementi modulari a sezione circolare in acciaio. chimney is made up of modular circular elements in steel.

H1

H2
H2

OLI ex S.P. inox
H3
H3

H4
H4

Descrizione Altezza Diametri interni di riferimento
Description Height Diameters of reference
80-130 140-250 300-400
Massimo sbalzo dall’ultimo collare H1 2 m 2 m 2 m
Maximum jerk from the last collar

Massima distanza tra due collari H2 3 m 3 m 3 m
Maximum distance between two collars
Massima distanza tra le due mensole H3 89 m 38 m 25 m
Maximum distance between two brackets
Massima distanza dal primo sostegno H4 112 m 65 m 45 m
Maximum distance from the first support

80 www.oli-world.com
