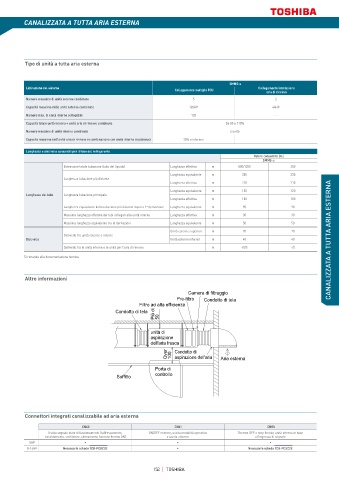

Page 153 - TOSHIBA ITALIA MULTICLIMA - VRF

CANALIZZATA A TUTTA ARIA ESTERNA

Tipo di unità a tutta aria esterna

SMMS-u
Limitazione del sistema Collegamento immissione
Collegamento multiplo FCU aria di rinnovo
Numero massimo di unità esterne combinate 5 2
Capacità massima delle unità esterne combinate 120HP 44HP
Numero max. di unità interne collegabili 128 -
Capacità totale unità interna + unità aria di rinnovo combinate Da 80 a 110%
Numero massimo di unità interne combinate 4 unità
Capacità massima dell’unità aria di rinnovo in combinazione con unità interne tradizionali 30% o inferiore
Lunghezza e dislivello consentiti per il tubo del refrigerante
Valore consentito (m)
SMMS-u
Estensione totale tubazione (tubo del liquido) Lunghezza effettiva m 500/1200 300
Lunghezza equivalente m 250 230
Lunghezza tubazione più distante
Lunghezza effettiva m 210 210
Lunghezza equivalente m 120 120
Lunghezza del tubo Lunghezza tubazione principale
Lunghezza effettiva m 100 100
Lunghezza equivalente della tubazione più distante dopo la 1 a derivazione
ai1620307181109_Visual-other information-p57.pdf 1 06/05/21 15:19 Lunghezza equivalente m 90 90
Massima lunghezza effettiva dei tubi collegati alle unità interne Lunghezza effettiva m 30 30
Massima lunghezza equivalente tra le derivazioni Lunghezza equivalente m 50 50
Unità esterne superiori m 70 70
Dislivello tra unità esterne e interne
Dislivello Unità esterne inferiori m 40 40 CANALIZZATA A TUTTA ARIA ESTERNA
Dislivello tra le unità interne e le unità per l'aria di rinnovo m 40/5 -/5
Si rimanda alla documentazione tecnica

Altre informazioni

Camera di filtraggio
Pre-filtro Condotto di tela
Filtro ad alta efficienza
Più di 50
Condotto di tela

unità di
aspirazione
dell'aria fresca
Over 100 Condotto di Aria esterna
aspirazione dell'aria
Porta di
Soffitto controllo

Connettori integrati canalizzabile ad aria esterna

CN60 CN61 CN80
Uscita segnale stato di funzionamento (raffrescamento, ON/OFF esterno, uscita modalità operativa Thermo OFF e stop forzato unità interna in base
riscaldamento, ventilatore, sbrinamento, funzione thermo ON) e uscita allarme all’ingresso di segnale
5HP • • •
8-14HP Necessaria scheda TCB-PCUC2E • Necessaria scheda TCB-PCUC2E
