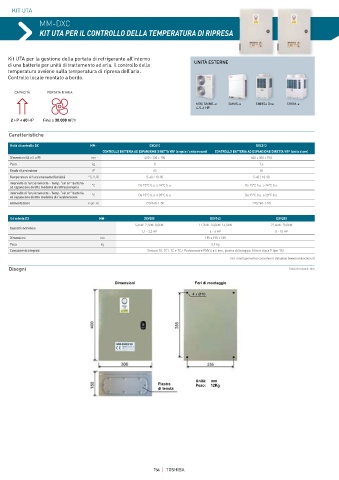

Page 154 - TOSHIBA ITALIA MULTICLIMA - VRF

KIT UTA

MM-DXC
KIT UTA PER IL CONTROLLO DELLA TEMPERATURA DI RIPRESA

Kit UTA per la gestione della portata di refrigerante all’interno
di una batteria per unità di trattamento ad aria. Il controllo della UNITÀ ESTERNE
temperatura avviene sulla temperatura di ripresa dell’aria.
Controllo locale montato a bordo.

CAPACITÀ PORTATA D'ARIA
MiNi SMMS-e SMMS-u SMMSe One SHRM-e
˃ 4-5-6 HP
2 HP < 60 HP Fino a 30.000 m /h
3
Caratteristiche
Unità di controllo DX MM- DXC010 DXC012
CONTROLLO BATTERIA AD ESPANSIONE DIRETTA VRF (singolo / unità master) CONTROLLO BATTERIA AD ESPANSIONE DIRETTA VRF (unità slave)
Dimensioni (A x L x P) mm 400 x 300 x 150 400 x 300 x 150
Peso kg 8 7,6
Grado di protezione IP 65 65
Temperatura di funzionamento/Umidità °C / UR 5-40 / 10-90 5-40 / 10-90
Intervallo di funzionamento - Temp. “air on” batteria
ad espansione diretta modalità di raffrescamento °C Da 15°C b.u. a 24°C b.u. Da 15°C b.u. a 24°C b.u.
Intervallo di funzionamento - Temp. “air on” batteria
ad espansione diretta modalità di riscaldamento °C Da 15°C b.u. a 28°C b.u. Da 15°C b.u. a 28°C b.u.
Alimentazione V-ph-Hz 220/240-1-50 220/240-1-50

Kit valvola DX MM- DXV080 DXV140 DXV280
5,6kW. 7,1kW. 8,0kW 11,2kW. 14,0kW. 16,0kW 22,4kW. 28,0kW
Capacità nominale
1,7 - 3,2 HP 4 - 6 HP 8 - 10 HP
Dimensioni mm 155 x 155 x 185
Peso kg 0,9 kg
Componenti integrati Sensori TA. TC1. TC e TCJ. Portasensore PMV 4 e 6 mm, piastra di fissaggio, filtro e clip a P (per TA)
Per i limiti geometrici consultare il DataBook (www.toshibaclima.it)
Disegni Unità di misura: mm

Dimensioni Fori di montaggio

Unità: mm
Piastra Peso: 12Kg
di tenuta

154 TOSHIBA
