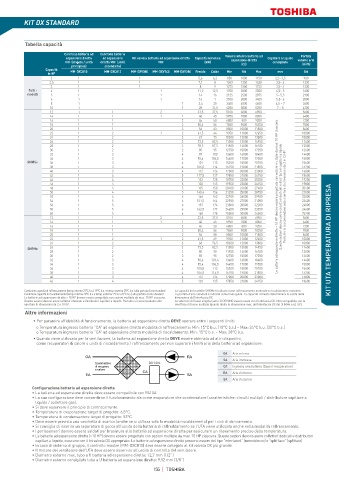

Page 155 - TOSHIBA ITALIA MULTICLIMA - VRF

KIT DX STANDARD

Tabella capacità
Controllo batteria ad Controllo batteria Volume interno batteria ad Portata
espansione diretta ad espansione Kit valvola batteria ad espansione diretta Capacità nominale espansione diretta Capillare a liquido volume aria
VRF (singolo / unità diretta VRF (unità VRF (kW) (cc) consigliato (m /h)
3
principale) secondaria)
Capacità
in HP MM-DXC010 MM-DXC012 MM-DXV080 MM-DXV140 MM-DXV280 Freddo Caldo Min Std Max mm Std
2 1 1 5,6 6,3 850 1000 1150 3,2~ 3,5 900
2,5 1 1 7,1 8 1063 1250 1438 3,5~ 4 1320
3 1 1 8 9 1275 1500 1725 3,5~ 4 1320
Tutti i 4 1 1 11,2 12,5 1700 2000 2300 4,5~ 5 1600
modelli 5 1 1 14 16 2125 2500 2875 5~ 5,5 2100
6 1 1 16 1 2550 3000 3450 5,5~ 6 2800
8 1 1 2,4 25 3400 4000 4600 6,5 ~ 7 3600
10 1 1 28 31,5 4250 5000 5250 7 ~ 8 4200
12 1 1 2 33,5 37,5 5100 6000 6900 5600
14 1 1 1 1 40 45 5950 7000 8050 6400
16 1 1 2 45 50 6800 800 9200 7200
18 1 1 2 50,4 56 7650 9000 10350 7800
20 1 1 2 56 63 8500 10000 11500 8400
22 1 2 1 2 61,5 64 9350 11000 12650 10000
24 1 2 3 67 75 10200 12000 13800 10800
26 1 2 3 73,5 82,5 11050 13000 14950 11400
28 1 2 3 78,5 87,5 11900 14000 16100 12000
30 1 2 2 85 95 12750 15000 17250 12600
32 1 3 4 90 100 13600 16000 18400 14400
34 1 3 4 95,4 106,5 14450 17000 19550 15000
SMMSu 36 1 3 4 101 113 15300 18000 20700 15600
38 1 3 4 106,5 114 16150 19000 21850 16200
40 1 3 4 112 126 17000 20000 23000 16800
42 1 4 5 117,5 127 17850 21000 24150 18600
44 1 4 5 123 128 18700 22000 25300 19200
46 1 4 5 130 145 19550 23000 26450 19800
48 1 4 5 135 150 20400 24000 27600 20400
50 1 4 5 140,4 156 21250 25000 28750 21000
52 1 4 6 146 163 22100 26000 29900 Le batterie ad espansione diretta > 10 HP devono essere progettate con sezioni multiple da max. 10 HP ciascuna. Queste sezioni devono avere collettori dedicati e distributori capillari a liquido. Pertanto si raccomandano solo aperture di dimensioni da 2 a 10 HP. 22800
54 1 5 6 151,5 164 22950 27000 31050 23400
56 1 5 6 157 176 23800 28000 32200 24000
58 1 5 6 162,5 177 24650 29000 33350 24600
60 1 5 6 168 178 25500 30000 34500 25200
12 1 1 2 33,5 37,5 5100 6000 6900 5600
14 1 1 1 1 40 45 5950 7000 8050 6400
16 1 1 2 45 50 6800 800 9200 7200
18 1 1 2 50,4 56 7650 9000 10350 7800
20 1 1 2 56 58 8500 10000 11500 8400
22 1 2 1 2 61,5 69 9350 11000 12650 10000 KIT UTA TEMPERATURA DI RIPRESA
24 1 2 3 68 76,5 10200 12000 13800 10800
SHRMe 26 1 2 3 73,5 82,5 11050 13000 14950 11400
28 1 2 3 80 90 11900 14000 16100 12000
30 1 2 2 85 95 12750 15000 17250 12600
32 1 3 4 90,4 101,4 13600 16000 18400 14400
34 1 3 4 95,4 106,5 14450 17000 19550 15000
36 1 3 4 100,8 113 15300 18000 20700 15600
38 1 Visual-Other information-p59.pdf 1 06/05/21 15:06 4 106,5 114,5 16150 19000 21850 16200
3
40 1 3 4 112 126 17000 20000 23000 16800
42 1 4 5 120 135 17850 21000 24150 18600
Condizioni capacità di raffrescamento (temp. interna 27°C b.s./ 19°C b.u. e temp. esterna 35°C b.s.) alla portata d'aria standard La capacità del modello SHRMe è indicata come raffrescamento nominale e riscaldamento massimo.
Condizioni capacità di riscaldamento (temp. interna 20°C b.s e temp. esterna 7°C b.s./6°C b.s.) alla portata d'aria standard La portata d’aria standard è indicata come linea guida. La capacità richiesta determinerà la scelta della
Le batterie ad espansione diretta > 10 HP devono essere progettate con sezioni multiple da max. 10 HP ciascuna. dimensione dell’interfaccia DX.
Queste sezioni devono avere collettori dedicati e distributori capillari a liquido. Pertanto si raccomandano solo Le selettrici di flusso singole (serie 3) DEVONO essere usate con l’interfaccia DX. Non compatibile con la
aperture di dimensioni da 2 a 10 HP. selettrice di flusso multipla (questo limita la dimensione max. dell’interfaccia DX del SHRMe a 42 HP).
Altre informazioni
• Per garantire affidabilità di funzionamento, la batteria ad espansione diretta DEVE operare entro i seguenti limiti:
o Temperatura ingresso batteria "CA" ad espansione diretta modalità di raffrescamento: Min: 15°C b.u. (18°C b.s.) ~ Max: 24°C b.u. (32°C b.s.)
o Temperatura ingresso batteria "CA" ad espansione diretta modalità di riscaldamento: Min: 15°C b.s. ~ Max: 28°C b.s.
• Quando viene utilizzata per la ventilazione, la batteria ad espansione diretta DEVE essere abbinata ad altri dispositivi,
come recuperatori di calore o unità di riscaldamento / raffrescamento per non superare i limiti aria della batteria ad espansione:
OA Aria esterna
OA RA
SA Aria immessa
Scambiatore DX COIL
di recupero CA Ingresso aria batteria (Dopo il recuperatore)
a calore CA
EA SA RA Aria di ritorno
EA Aria di scarico
Configurazione batteria ad espansione diretta
• La batteria ad espansione diretta deve essere compatibile con R410A.
• La sua configurazione deve consentirne il funzionamento sia come evaporatore che condensatore (caratteristiche: circuiti multipli / distributore capillare a
liquido / collettore gas).
• Si deve osservare il principio di controcorrente.
• Temperatura di evaporazione target di progetto: 6,5°C.
• Temperatura di condensazione target di progetto: 52°C.
• Deve essere prevista una vaschetta di scarico (anche se si utilizza solo la modalità riscaldamento) per i cicli di sbrinamento.
• Si consiglia di inserire un separatore di gocce all'uscita della batteria di raffreddamento se l'UTA viene utilizzata anche nella modalità raffrescamento.
• I portasensori devono essere saldati per brasatura alla batteria ad espansione diretta per assicurare un rilevamento preciso della temperatura.
• Le batterie ad espansione diretta (>10 HP) devono essere progettate con sezioni multiple da max. 10 HP ciascuna. Queste sezioni devono avere collettori dedicati e distributori
capillari a liquido, ciascuno con il kit valvola DX appropriato. Le batterie ad espansione diretta possono essere del tipo “interlaced” (monoblocco) o “split face” (splittate)
• In caso di sistema di gruppo, il controllo master (MM-DXC010) deve essere collegato al kit valvola DX più grande.
• Il motore del ventilatore dell’UTA deve essere asservito all’uscita di controllo del ventilatore.
• Diametro esterno max. tubo a U batteria ad espansione diretta: 12,7 mm (1/2'')
• Diametro esterno consigliato tubo a U batteria ad espansione diretta: 9,52 mm (3/8'')
155 TOSHIBA
