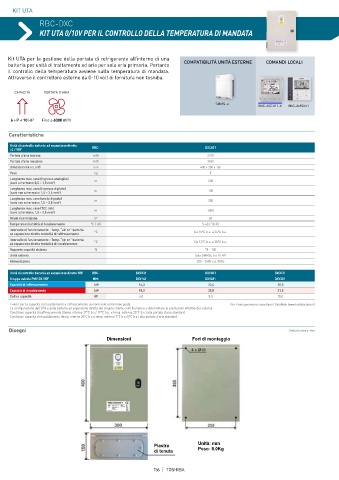

KIT UTA

RBC-DXC
KIT UTA 0/10V PER IL CONTROLLO DELLA TEMPERATURA DI MANDATA

Kit UTA per la gestione della portata di refrigerante all’interno di una
batteria per unità di trattamento ad aria per sola aria primaria. Pertanto COMPATIBILITÀ UNITÀ ESTERNE COMANDI LOCALI
il controllo della temperatura avviene sulla temperatura di mandata.
Attraverso il controllore esterno da 0-10 volt di fornitura non toshiba.

CAPACITÀ PORTATA D'ARIA
SMMS-u RBC-ASCU11-E RBC-AMSU51
˃
6 HP < 10 HP Fino a 6000 m /h
3
Caratteristiche
Unità di controllo batteria ad espansione diretta
LC / VRF RBC- DXC031
Portata d'aria minima m /h 2310
3
Portata d'aria massima m 3 /h 3960
Dimensioni (A x L x P) mm 400 x 300 x 165
Peso kg 8
Lunghezza max. cavo (ingresso analogico) m 200
(cavo schermato: 0,5 ~ 1,0 mm ) 2
Lunghezza max. cavo (ingresso digitale)
(cavo non schermato: 1,5 ~ 2,5 mm ) 2 m 100
Lunghezza max. cavo (uscita digitale)
(cavo non schermato: 1,5 ~ 2,5 mm ) 2 m 500
Lunghezza max. cavo (TCC link)
(cavo schermato: 1,5 ~ 2,5 mm ) 2 m 1000
Grado di protezione IP 65
Temperatura/umidità di funzionamento °C / UR 5-40 / 10-90
Intervallo di funzionamento - Temp. “air on” batteria
ad espansione diretta modalità di raffrescamento °C Da 15°C b.u. a 24°C b.u.
Intervallo di funzionamento - Temp. “air on” batteria
ad espansione diretta modalità di riscaldamento °C Da 12°C b.s. a 28°C b.s.
Rapporto capacità sistema % 75 - 100
Unità esterna Solo SMMSu 8 e 10 HP
Alimentazione 220 - 240V c.a. 50Hz
Unità di controllo batteria ad espansione diretta VRF RBC- DXC031 DXC031 DXC031
Gruppo valvola PMV DX VRF MM- DXV141 DXV281 DXV281
Capacità di raffrescamento kW 16,0 22,4 28,0
Capacità di riscaldamento kW 18,0 25,0 31,5
Codice capacità HP 6,0 8,0 10,0
I valori per la capacità di riscaldamento e raffrescamento servono solo come linee guida. Per i limiti geometrici consultare il DataBook (www.toshibaclima.it)
La configurazione dell’UTA e della batteria ad espansione diretta del singolo cliente contribuiranno a determinare le prestazioni effettive del sistema.
Condizioni capacità di raffrescamento ((temp. interna 27°C b.s./ 19°C b.u. e temp. esterna 35°C b.s.) alla portata d'aria standard.
Condizioni capacità di riscaldamento (temp. interna 20°C b.s e temp. esterna 7°C b.s./6°C b.s.) alla portata d'aria standard.

Disegni Unità di misura: mm
Dimensioni Fori di montaggio

Piastra Unità: mm
di tenuta Peso: 8.0Kg
