VRF A 3 TUBI

               MMY-MAP_FT8P
               SHRM-e

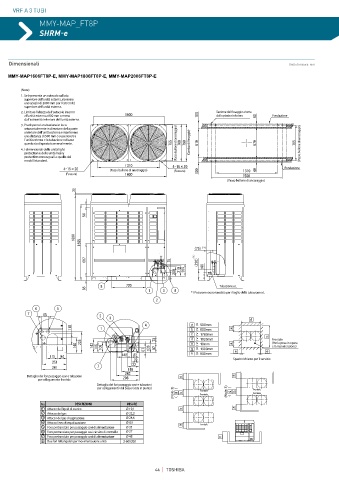

    Dimensionali                                                                                      Unità di misura: mm

    MMY-MAP1606FT8P-E, MMY-MAP1806FT8P-E, MMY-MAP2006FT8P-E

        (Note)
        1. Se è presente un ostacolo sul lato
          superiore dell'unità esterna, riservare
          uno spazio di 2000 mm per l'estremità
          superiore dell'unità esterna.
        2. Limitare l'altezza dell'ostacolo intorno                          Sezione del    a terra
          all'unità esterna a 800 mm o meno                                  della piastra inferiore   Fondazione
          dall'estremità   re dell'unità esterna.
        3. Predisporre la tubazione in loco
          orizzontalmente in direzione della parte
          anteriore dell'unità esterna e mantenere
          una distanza di 500 mm o superiore tra
          l'unità esterna e la tubazione nel caso
          questa sia disposta trasversalmente.                 (Passo bullone di ancoraggio)              (Passo bullone di ancoraggio)
        4. I dimensionali delle unità light
          protection e delle unità heavy
          protection sono uguali a quelle dei
          modelli standard.
                                                                                                     Fondazione
                                        (Passo bullone di ancoraggio)   (Fessura)
                        (Fessura)
                                                                                 (Passo bullone di ancoraggio)




















                                                                              Tubazione a L
                                                                     *1 Posizione raccomandata per il taglio della tubazione a L








                                                                                                 Frontale
                                                                                                 (Per la posa in opera
                                                                                                 e la manutenzione)
                                                                                   Spazio richiesto per il servizio


          Dettaglio dei fori passaggio cavi e tubazioni
              per collegamento frontale
                                   Dettaglio dei fori passaggio cavi e tubazioni
                                   per collegamento dal basso (vista in pianta)           Frontale
                                                                       Frontale
                                                                       Frontale           Frontale
                           DESCRIZIONI        MISURE
                  Attacco del liquid di scarico  Ø 19,1
                  Attacco del gas            Ø 22,2
                  Attacco del gas di aspirazione   Ø 28,6
                  Attacco linea di equalizzazione  Ø 9,5               Frontale
                  Foro pretranciato per passaggio cavi di alimentazione  Ø 35
                  Foro pretranciato per passaggio cavi circuito di controllo  Ø 27
                  Foro pretranciato per passaggio cavi di alimentazione  Ø 48
                  Due fori rettangolari per movimentazione unità  2-60X200
