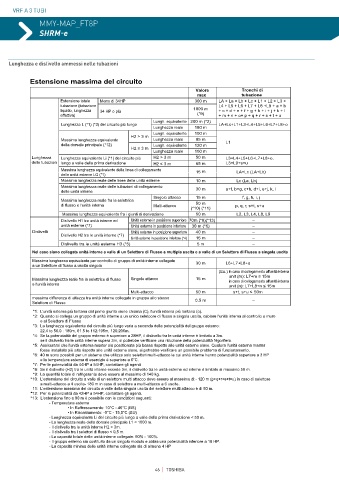

VRF A 3 TUBI

               MMY-MAP_FT8P
               SHRM-e





    Lunghezza e dislivello ammessi nelle tubazioni


            Estensione massima del circuito
                                                                      Valore          Tronchi di
                                                                      max             tubazione
                      Estensione totale   Meno di 34HP               3 0    0  m  L  L   +   A  L   +   a  L   +   b  L   +   c  L   +   1  L   +   2    +   3
                      tubazione (tubazione                                    L4 + L5 + L6 + L7 + L8 +L9 + a + b
                      liquido, lunghezza   34 HP o più               1000 m   + c + d + e + f + g + h + i + j + k + l
                      effettiva)                                      (*9)    + m + n + o+ p + q + r + s + t + u
                                                       Lungh. equivalente 200 m (*2)
                      Lunghezza L (*1) (*3) del circuito più lungo            LA+Lc+L1+L3+L4+L5+L6+L7+L8+o
                                                       Lunghezza reale  180 m
                                                       Lungh. equivalente  100 m
                                               H2 > 3 m
                      Massima lunghezza equivalente    Lunghezza reale  85 m        L1
                      della dorsale principale (*12)   Lungh. equivalente  120 m
                                               H2 ≤ 3 m
                                                       Lunghezza reale  100 m
            Lunghezza   Lunghezza equivalente Li (*1) del circuito più   H2 > 3 m  50 m        L3+L4+L5+L6+L7+L8+o,
            delle tubazioni  lungo a valle della prima derivazione   H2 ≤ 3 m  65 m        L3+L9+s+u
                      Massima lunghezza equivalente della linea di collegamento   15 m     LA+Lc (LA+Lb)
                      delle unità esterne LO (*1)
                      Massima lunghezza reale delle linee delle unità esterne  10 m  Lc (La, Lb)
                      Massima lunghezza reale delle tubazioni di collegamento
                      delle unità interne                             30 m      a+f, b+g, c+h, d+i, e+j, k, l
                                                       Singolo attacco   15 m         f, g, h, i, j
                      Massima lunghezza reale fra la selettrice
                      di flusso e l'unità interna      Multi-attacco   50 m         p, q, r, s+t, s+u
                                                                    (*10) (*11)
                       Massima lunghezza equivalente fra i giunti di derivazione  50 m  L2, L3, L4, L8, L9
                      Dislivello H1 tra unità interne ed   Unità esterne in posizione superiore  70m (*8)(*13)  ‒
                      unità esterne (*7)       Unità esterne in posizione inferiore   30 m (*6)  ‒
            Dislivelli                         Unità esterne in posizione superiore    40 m  ‒
                      Dislivello H2 tra le unità interne (*7)
                                               Unità esterne in posizione inferiore (*4)    15 m  ‒
                      Dislivello tra le unità esterne H3 (*5)            5  m             ‒

            Nel caso siano collegate unità interne a valle di un Selettore di Flusso a multipla uscita e a valle di un Selettore di Flusso a singola uscita
            Massima lunghezza equivalente per controllo di gruppo di unità interne collegate
            a un Selettore di flusso a uscita singola                 30 m      L6+L7+L8+o
                                                                              (Ex.) in caso di collegamento all'unità interna
                                                                                 unit (m): L7+m ≤ 15m
            Massima lunghezza reale fra la selettrice di flusso   Singolo attacco  15 m  in caso di collegamento all'unità interna
            e l'unità interna                                                    unit (n): L7+L8+n ≤ 15m
                                               Multi-attacco          50 m         s+t, s+u ≤ 50m
            massima differenza di altezza tra unità interne collegate in gruppo allo stesso   0.5 m  ‒
            Selettore di Flusso
              *1:  L'unità esterna più lontana dal primo giunto viene chiama (C), l'unità interna più lontana (o).
              *2:  Quando si collega un gruppo di unità interne a un unico seletoore di flusso a singola uscita, cablare l'unità interna al controllo a muro
               e al Selettore di Flusso
                       La lunghezza equivalente del circuito più lungo varia a seconda della potenzialità del gruppo esterno:
             *3:
               22.4 to 56.0 : 180m, 61.5 to 112:195m, 120:200m.
             *4:  Se la potenzialità del gruppo esterno è superiore a 28HP, il dislivello tra le unità interne è limitato a 3m.
               se il dislivello tra le unità interne supera 3m, si potrebbe verificare una riduzione della potenzialità frigorifera.
             *5:  Assicurarsi che l'unità esterna master sia posizionata più bassa rispetto alle unità esterne slave. Qualora l'unità esterna master
                        fosse installata più alta rispetto alle unità esterne slave, si potrebbe verificare un possibile problema di funzionamento.
             *6:  40 m sono possibili per un sistema che utilizza solo selettori multi-attacco le cui unità interne hanno potenzialità superiore a 3 HP
               e la temperatura esterna di esercizio è superiore a 0°C.
             *7:  Per le potenzialità da 44HP a 54HP, contattare gli agenti
              *8:  Se il dislivello (H2) tra le unità interne eccede 3m, il dislivello tra le unità esterne ed interne è limitato al massimo 50 m.
              *9:  La quantità totale di refrigerante deve essere al massimo di 140 kg.
              *10:  L'estensione del circuito a valle di un selettore multi attacco deve essere al massimo di:- 120 m (p+q+r+s+t+u) in caso di selettore
               a multi-attacco a 4 uscite- 180 m in caso di selettore a multi-attacco a 6 uscite.
              11:  L'estensione massima del circuito a valle della singola uscita del selettore multi attacco è di 50 m.
             * *12:  Per le potenzialità da 42HP a 54HP, contattare gli agenti.
              *13:  L'estensione fino a 90 m è possibile con le condizioni seguenti:
                  - Temperatura esterna
                         • In Raffrescamento: 10°C - 46°C (BS)
                         • In Riscaldamento: -5°C - 15,5°C (BU)
                  - Lunghezza equivalente Li del circuito più lungo a valle della prima derivazione < 50 m.
                  - La lunghezza reale della dorsale principale L1 < 1000 m.
                  - Il dislivello tra le unità interne H2 < 3m.
                  - Il dislivello tra i selettori di flusso < 0,5 m.
                  - La capacità totale delle unità interne collegate: 90% - 100%.
                  - Il gruppo esterno sia costituito da un singolo modulo e abbia una potenzialità inferiore a 18 HP.
                  - La capacità minima delle unità interne collegate sia di almeno 4 HP
