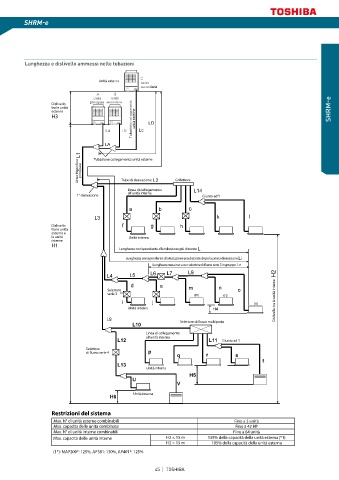

Page 45 - TOSHIBA ITALIA MULTICLIMA - VRF

SHRM-e

Lunghezza e dislivello ammessi nelle tubazioni

Unità este
daria

Dislivello pr
tra le unità SHRM-e
unità esterne
esterne
H3

Tuba

Linea frigorifera g g principale Tubazione collegamento unità esterne Collettore

Tubo di derivazione
Linea di collegamento
1° derivazione all’unità interna Giunto ad Y

Dislivello
tra le unità
esterne e
le unità Unità interna
interne
H1
Lunghezza corrispondente alla tubazione più distante
Lunghezza corrispondente alla tubazione più distante dopo la prima derivazione

Dislivello tra le unità interne
Selettore
serie 3

Unità interna

Linea di collegamento
all’unità interna
Giunto ad Y
Selettore

Unità interna

Unità interna

Restrizioni del sistema
Max. N° di unità esterne combinabili Fino a 3 unità
Max. capacita delle unità combinate Fino a 42 HP
Max. N° di unità interne combinabili Fino a 64 unità
Max. capacità delle unità interne H2 ≤ 15 m 135% della capacità della unità esterna (*1)
H2 > 15 m 105% della capacità della unità esterna
(1*): MAP200*: 125%, AP381: 130%, AP401*: 125%

45 TOSHIBA
