SHRM-e

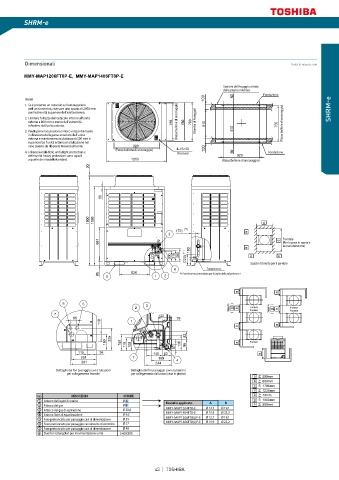

          Dimensionali                                                                                 Unità di misura: mm

          MMY-MAP1206FT8P-E,  MMY-MAP1406FT8P-E
                                                                               Sezione del    a terra
                                                                               della piastra inferiore
                                                                                              Fondazione
          (Note)
          1. Se è presente un ostacolo sul lato superiore
           dell'unità esterna, riservare uno spazio di 2000 mm                                                       SHRM-e
           per l'estremità superiore dell'unità esterna.
          2. Limitare l'altezza dell'ostacolo intorno all'unità
           esterna a 800 mm o meno dall'estremità              (Passo bullone di ancoraggio)        (Passo bullone di ancoraggio)
              re dell'unità esterna.
          3. Predisporre la tubazione in loco orizzontalmente
           in direzione della parte anteriore dell'unità
           esterna e mantenere una distanza di 500 mm o
           superiore tra l'unità esterna e la tubazione nel
           caso questa sia disposta trasversalmente.
                                          (Passo bullone di ancoraggio)
          4. I dimensionali delle unità light protection e     (Fessura)                       Fondazione
           delle unità heavy protection sono uguali
           a quelle dei modelli standard.                                      (Passo bullone di ancoraggio)














                                                                                                    Frontale
                                                                                                    (Per la posa in opera e
                                                                                                    la manutenzione)

                                                                                         Spazio richiesto per il servizio
                                                                          Tubazione a L
                                                                 *1 Posizione raccomandata per il taglio della tubazione a L





                                                                                         Frontale      Frontale
                                                                                         Frontale      Frontale





                                                                                         Frontale




                     Dettaglio dei fori passaggio cavi e tubazioni   Dettaglio dei fori passaggio cavi e tubazioni
                         per collegamento frontale   per collegamento dal basso (vista in pianta)


                          DESCRIZIONI       MISURE
                Attacco del liquid di scarico  Ø A         Modello applicato  A  B
                Attacco del gas             Ø B                           Ø 12,7   Ø 19,1
                Attacco del gas di aspirazione   Ø 28,6    MMY-MAP1204FT8-E  Ø 15,9  Ø 22,2
                Attacco linea di equalizzazione  Ø 9,5     MMY-MAP1404FT8-E   Ø 12,7
                Foro pretranciato per passaggio cavi di alimentazione  Ø 35  MMY-MAP1206FT8(J)P-E  Ø 19,1
                Foro pretranciato per passaggio cavi circuito di controllo  Ø 27  MMY-MAP1406FT8(J)P-E  Ø 15,9  Ø 22,2
                Foro pretranciato per passaggio cavi di alimentazione  Ø 48
                Due fori rettangolari per movimentazione unità  2-60X200
