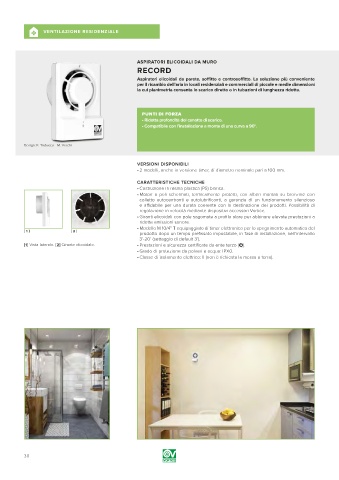

Page 30 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

ASPIRATORI ELICOIDALI DA MURO
RECORD

Aspiratori elicoidali da parete, soffitto e controsoffitto. La soluzione più conveniente
per il ricambio dell’aria in locali residenziali e commerciali di piccole e medie dimensioni
la cui planimetria consenta lo scarico diretto o in tubazioni di lunghezza ridotta.

PUNTI DI FORZA
• Ridotta profondità del canotto di scarico.
• Compatibile con l’installazione a monte di una curva a 90°.

Design: F. Trabucco - M. Vecchi

VERSIONI DISPONIBILI
• 2 modelli, anche in versione timer, di diametro nominale pari a 100 mm.
CARATTERISTICHE TECNICHE
• Costruzione in resina plastica (PS) bianca.
• Motori a poli schermati, termicamente protetti, con alberi montati su bronzine con
colletto autocentranti e autolubrificanti, a garanzia di un funzionamento silenzioso
e affidabile per una durata coerente con la destinazione dei prodotti. Possibilità di
regolazione in velocità mediante dispositivi accessori Vortice.
• Giranti elicoidali con pale sagomate a profilo alare per abbinare elevate prestazioni a
ridotte emissioni sonore.
• Modello M 10/4” T equipaggiato di timer elettronico per lo spegnimento automatico del
[ 1 ] [ 2 ]
prodotto dopo un tempo prefissato impostabile, in fase di installazione, nell’intervallo
3’-20’ (settaggio di default 3’).
[1] Vista laterale. [2] Girante elicoidale. • Prestazioni e sicurezza certificate da ente terzo (¥).
• Grado di protezione da polveri e acqua: IPX0.
• Classe di isolamento elettrico: II (non è richiesta la messa a terra).

30
