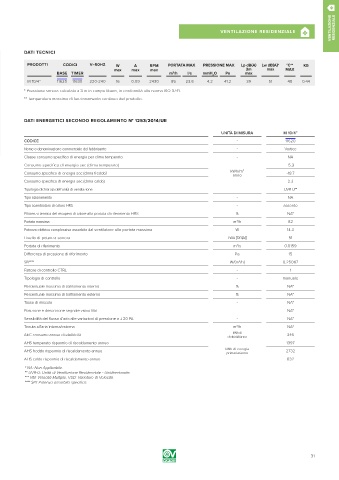

Page 31 - VORTICE - CATALOGO 2019

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

DATI TECNICI

PRODOTTI CODICI V ~ 50HZ W A RPM PORTATA MAX PRESSIONE MAX Lp dB(A) Lw dB(A)* °C** KG
max max max 3m max MAX
BASE TIMER m /h l/s mmH O Pa max
3
2
M 10/4” 11620 11630 220-240 16 0.09 2430 85 23.6 4.2 41.2 39 51 40 0.44
* Pressione sonora calcolata a 3 m in campo libero, in conformità alla norma ISO 3741.
** Temperatura massima di funzionamento continuo del prodotto.

DATI ENERGETICI SECONDO REGOLAMENTO N° 1253/2014/UE

UNITÀ DI MISURA M 10/4”
CODICE - 11620
Nome o denominazione commerciale del fabbricante - Vortice
Classe consumo specifico di energia per clima temperato - NA
Consumo specifico di energia sec (clima temperato) -5.3
kWh/m 2
Consumo specifico di energia sec (clima freddo) anno -18.7
Consumo specifico di energia sec (clima caldo) 2.3
Tipologia dichiarata dell’unità di ventilazione - UVR-U**
Tipo azionamento - NA
Tipo scambiatore di calore HRS - assente
Efficienza termica del recupero di calore alla portata di riferimento HRS % NA*
3
Portata massima m /h 82
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima W 14.3
Livello di potenza sonora LWA [DB(A)] 51
3
Portata di riferimento m /s 0.0159
Differenza di pressione di riferimento Pa 15
SPI**** W/(m /h) 0.25087
3
Fattore di controllo CTRL - 1
Tipologia di controllo - manuale
Percentuale massima di trafilamento interno % NA*
Percentuale massima di trafilamento esterno % NA*
Tasso di miscela - NA*
Posizione e descrizione segnale visivo filtri - NA*
Sensibilità del flusso d’aria alle variazioni di pressione a ± 20 PA - NA*
3
Tenuta all’aria interna/esterna m /h NA*
AEC consumo annuo di elettricità kWh di 346
elettricità/anno
AHS temperato risparmio di riscaldamento annuo 1397
AHS freddo risparmio di riscaldamento annuo kWh di energia 2732
primaria/anno
AHS caldo risparmio di riscaldamento annuo 632
* NA: Non Applicabile.
** UVR-U: Unità di Ventilazione Residenziale - Unidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SPI: Potenza assorbita specifica.

31
