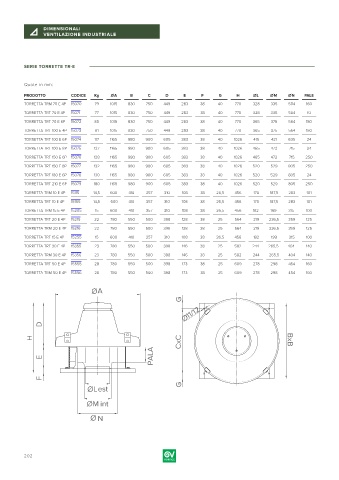

Page 202 - VORTICE - LISTINO GENNAIO 2024

K M DIMENSIONALI
FAMIGLIA
VENTILAZIONE INDUSTRIALE

SERIE TORRETTE TR-E

Quote in mm:
PRODOTTO CODICE Kg ØA B C D E F G H ØL ØM ØN PALE
TORRETTA TRM 70 E 4P 15070 79 1015 830 750 449 283 38 40 770 328 335 504 160
TORRETTA TRT 70 E 4P 15071 77 1015 830 750 449 283 38 40 770 328 335 504 10
TORRETTA TRT 70 E 6P 15072 80 1015 830 750 449 283 38 40 770 365 375 564 180
TORRETTA TRT 100 E 4P 15073 81 1015 830 750 449 283 38 40 770 365 375 564 180
TORRETTA TRT 100 E 6P 15074 117 1165 980 900 605 383 38 40 1026 415 421 635 24
TORRETTA TRT 100 E 8P 15075 127 1165 980 900 605 383 38 40 1026 465 472 715 24
TORRETTA TRT 150 E 6P 15076 128 1165 980 900 605 383 38 40 1026 465 472 715 250
TORRETTA TRT 150 E 8P 15077 132 1165 980 900 605 383 38 40 1026 520 529 805 250
TORRETTA TRT 180 E 6P 15078 130 1165 980 900 605 383 38 40 1026 520 529 805 24
TORRETTA TRT 210 E 6P 15079 180 1165 980 900 605 383 38 40 1026 520 529 805 250
TORRETTA TRM 10 E 4P 15115 14,5 600 410 357 310 108 38 26,5 456 170 187,5 283 101
TORRETTA TRT 10 E 4P 15155 14,5 600 410 357 310 108 38 26,5 456 170 187,5 283 101
TORRETTA TRM 15 E 4P 15205 15 600 410 357 310 108 38 26,5 456 182 199 315 100
TORRETTA TRT 20 E 4P 15215 22 780 550 500 398 128 38 25 564 219 236,5 359 125
TORRETTA TRM 20 E 4P 15216 22 780 550 500 398 128 38 25 564 219 236,5 359 125
TORRETTA TRT 15 E 4P 15255 15 600 410 357 310 108 38 26,5 456 182 199 315 100
TORRETTA TRT 30 E 4P 15355 23 780 550 500 398 146 38 25 582 244 265,5 404 140
TORRETTA TRM 30 E 4P 15356 23 780 550 500 398 146 38 25 582 244 265,5 404 140
TORRETTA TRT 50 E 4P 15555 28 780 550 500 398 173 38 25 609 278 298 454 160
TORRETTA TRM 50 E 4P 15556 28 780 550 500 398 173 38 25 609 278 298 454 160

A
G
11/12 2 2 2

D

H CxC BxB
PALA
E

F
Lest G

M int

N
