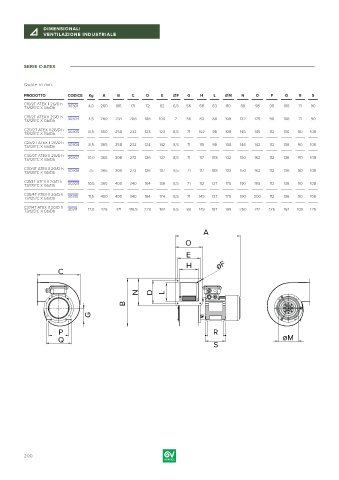

Page 200 - VORTICE - LISTINO GENNAIO 2024

K M DIMENSIONALI
FAMIGLIA
VENTILAZIONE INDUSTRIALE

SERIE C-ATEX

Quote in mm:
PRODOTTO CODICE Kg A B C D E ØF G H L ØM N O P Q R S
C10/2T ATEX II 2G/D h 30301 4,0 260 186 171 72 82 6,5 56 68 63 80 88 98 90 108 71 90
T3/125°C X Gb/Db
C15/2T ATEX II 2G/D h
T3/125°C X Gb/Db 30304 4,5 280 234 206 108 100 7 56 83 88 108 132 125 90 108 71 90
C20/2T ATEX II 2G/D h 30305 8,5 350 258 232 123 123 8,5 71 102 98 108 145 145 112 136 90 108
T3/125°C X Gb/Db
C25/2T ATEX II 2G/D h 30306 8,5 365 258 232 124 142 8,5 71 115 98 108 146 142 112 136 90 108
T3/125°C X Gb/Db
C30/2T ATEX II 2G/D h
T3/125°C X Gb/Db 30307 10,0 365 308 272 126 137 8,5 71 117 108 132 150 162 112 136 90 108
C30/4T ATEX II 2G/D h 30308 7,5 365 308 272 126 137 8,5 71 117 108 132 150 162 112 136 90 108
T3/125°C X Gb/Db
C31/4T ATEX II 2G/D h 30309 10,5 365 400 340 164 139 8,5 71 112 137 170 190 165 112 136 90 108
T3/125°C X Gb/Db
C35/4T ATEX II 2G/D h
T3/125°C X Gb/Db 30310 11,5 400 400 340 164 174 8,5 71 149 137 170 190 200 112 136 90 108
C37/4T ATEX II 2G/D h 30311 17,0 425 471 416,5 220 182 8,5 80 149 187 199 250 212 125 154 100 125
T3/125°C X Gb/Db

A
O

E

H F
C

N D L

B
G

P R
Q M
S

0
200
