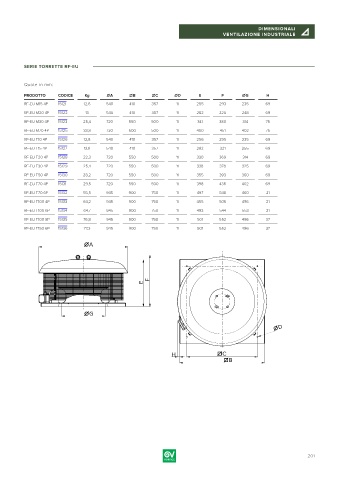

Page 201 - VORTICE - LISTINO GENNAIO 2024
P. 201
DIMENSIONALI K M
FAMIGLIA
VENTILAZIONE INDUSTRIALE
SERIE TORRETTE RF-EU
Quote in mm:
PRODOTTO CODICE Kg ØA †B †C ØD E F ØG H
RF-EU M15 4P 15121 12,6 540 410 357 11 255 293 235 69
RF-EU M20 4P 15122 13 540 410 357 11 282 320 248 69
RF-EU M30 4P 15123 25,4 720 550 500 11 341 380 314 75
RF-EU M70 4P 15125 33,8 720 600 500 11 400 451 402 76
RF-EU T10 4P 15126 12,8 540 410 357 11 256 295 235 69
RF-EU T15 4P 15127 13,8 540 410 357 11 282 321 255 69
RF-EU T20 4P 15128 22,3 720 550 500 11 330 369 314 69
RF-EU T30 4P 15129 25,4 720 550 500 11 338 378 325 69
RF-EU T50 4P 15130 28,2 720 550 500 11 355 393 360 69
RF-EU T70 4P 15131 29,5 720 550 500 11 398 436 402 69
RF-EU T70 6P 15132 55,5 945 900 750 11 497 548 460 21
RF-EU T100 4P 15133 64,2 945 900 750 11 455 506 496 21
RF-EU T100 6P 15134 64,7 945 900 750 11 493 544 553 21
RF-EU T100 8P 15135 76,8 945 900 750 11 501 552 496 37
RF-EU T150 6P 15136 77,3 945 900 750 11 501 552 496 37
ØA
F
E
ØG
ØD
H †C
†B
0 201
