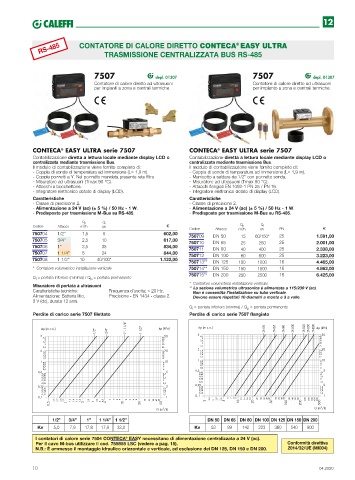

Page 10 - CALEFFI - LISTINO SISTEMI CALORE 2020

12

RS-485 CONTATORE DI CALORE DIRETTO CONTECA EASY ULTRA
®
TRASMISSIONE CENTRALIZZATA BUS RS-485

7507 depl. 01307 7507 depl. 01307

Contatore di calore diretto ad ultrasuoni Contatore di calore diretto ad ultrasuoni
per impianti a zona e centrali termiche. per impianto a zona e centrali termiche.

CONTECA EASY ULTRA serie 7507 CONTECA EASY ULTRA serie 7507
®
®
Contabilizzazione diretta a lettura locale mediante display LCD o Contabilizzazione diretta a lettura locale mediante display LCD o
centralizzata mediante trasmissione Bus. centralizzata mediante trasmissione Bus.
Il modulo di contabilizzazione viene fornito completo di: Il modulo di contabilizzazione viene fornito completo di:
- Coppia di sonde di temperatura ad immersione (L= 1,9 m). - Coppia di sonde di temperatura ad immersione (L= 1,9 m).
- Coppia pozzetti a Y. Nel pozzetto mandata presente rete filtro. - Manicotto a saldare da 1/2” con pozzetto sonda.
- Misuratore ad ultrasuoni (Tmax 90 °C). - Misuratore ad ultrasuoni (Tmax 90 °C).
- Attacchi a bocchettone. - Attacchi flangiati EN 1092-1 PN 25 / PN 16.
- Integratore elettronico dotato di display (LCD). - Integratore elettronico dotato di display (LCD).
Caratteristiche Caratteristiche
- Classe di precisione 2. - Classe di precisione 2.
- Alimentazione a 24 V (ac) (± 5 %) / 50 Hz - 1 W. - Alimentazione a 24 V (ac) (± 5 %) / 50 Hz - 1 W.
- Predisposto per trasmissione M-Bus su RS-485. - Predisposto per trasmissione M-Bus su RS-485.

Q p Q i
3
Q i
Codice Attacco m /h l/h Codice Attacco m /h l/h PN
Q p
3
750704 1/2” 11,5 6 602,00 750709 DN 50 115 60/150* 25 1.591,00
750705 3/4” 12,5 10 617,00 750710 DN 65 125 250 25 2.001,00
750706 1” 13,5 35 834,00 750711 DN 80 140 400 25 2.338,00
750707 1 1/4” 16,5 24 844,00 750712 DN 100 160 600 25 3.223,00
750708 1 1/2” 10,5 40/100* 1.122,00 750713** DN 125 100 1000 16 4.465,00
* Contatore volumetrico installazione verticale 750714** DN 150 150 1500 16 4.862,00
750715** DN 200 250 2500 16 6.425,00
Q i = portata inferiore (minima) / Q p = portata permanente
Misuratore di portata a ultrasuoni * Contatore volumetrico installazione verticale
** La sezione volumetrica ultrasonica è alimentata a 115/230 V (ac).
Caratteristiche tecniche: Frequenza d’uscita: ≤ 20 Hz. Non è consentita l’installazione su tubo verticale.
Alimentazione: Batteria litio, Precisione - EN 1434 - classe 2. Devono essere rispettati 10 diametri a monte e 3 a valle.
3 V (dc), durata 12 anni.
Q i = portata inferiore (minima) / Q p = portata permanente
Perdite di carico serie 7507 filettato Perdite di carico serie 7507 flangiato

Δp (m c.a.) Δp (kPa) Δp (m c.a.) DN 50 DN 65 DN 80 DN100 DN125 DN150 DN200 Δp (kPa)
5 50
4,5 45
4 40
3,5 35
3 30
2,5 25
20
2 1,8 18
1,6 16
1,4 14
1,2 12
1 0,9 9 10
0,8 8
0,7 7
0,6 6
0,5 5
0,45 4,5
0,40 4
0,35 3,5
0,30 3
0,25 2,5
0,25 2
0,18 1,8
0,16 1,6
0,14 1,4
0,12 1,2
0,1 1
2,5 3,5 4,5 6 7 8 9 12 14 16 18 25 30 35 40 45 60 70 80 90 120 140 160 180 250 300 350 400 450
10 20 50 100 200 500
2 3 4 5
1/2” 3/4” 1” 1 1/4” 1 1/2” DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200
Kv 5,0 7,9 17,8 17,8 33,0 Kv 53 89 142 223 360 540 900
I contatori di calore serie 7504 CONTECA EASY necessitano di alimentazione centralizzata a 24 V (ac).
®
Per il cavo M-bus utilizzare il cod. 755855 LSC (vedere a pag. 15). Conformità direttiva
N.B.: È ammesso il montaggio idraulico orizzontale e verticale, ad esclusione dei DN 125, DN 150 e DN 200. 2014/32/UE (MI004)
10 04.2020
